Mitä eroa on mäntäpumpulla ja mäntäpumpulla?

Johdanto: Syrjäytyspumppujen kriittinen rooli nestevoimassa

Teollisen nesteenkäsittelyn maailmassa oikean pumpputekniikan valinta ei ole vain insinöörin mieltymys – se on strateginen päätös, jolla on suoria vaikutuksia toiminnan tehokkuuteen, ylläpitokustannuksiin ja järjestelmän pitkäikäisyyteen. Yksi vankimmista ja laajalti kiistelyistä vaihtoehdoista ovat mäntäpumput ja mäntäpumput. Vaikka näitä termejä käytetään joskus vuorotellen satunnaisessa keskustelussa, ne edustavat erillisiä mekaanisia arkkitehtuureja, joilla jokaisella on ainutlaatuiset suorituskykyominaisuudet. Tämä artikkeli tarjoaa huolellisen teknisen vertailun, jossa keskitytään erityisesti teollinen tripleksimäntäpumppu -konfiguraatio, josta on tullut kultainen standardi korkeapaineisille ja erittäin luotettaville sovelluksille.

Mäntäpumpun ja mäntäpumpun välisen eron ymmärtäminen edellyttää mäntä-tiivistedynamiikan, nestepään geometrian ja paine-tilavuussuhteiden tutkimista. Kun tavallinen mäntäpumppu käyttää lyhyttä mäntää sekä tiiviste- että syrjäytyselementtinä, mäntäpumppu käyttää pitkää, sileää sylinterimäistä mäntää, joka liikkuu kiinteän tiivistetiivisteen läpi. Teollinen kolmisuuntainen mäntäpumppu alakategoriana integroi kolme edestakaisin liikkuvaa mäntää tai mäntää yhteen koteloon virtauksen jatkuvuuden ja paineen vakauden saavuttamiseksi. Tämä rakenne vähentää pulsaatiota jopa 85 % verrattuna yksisylinterisiin kokoonpanoihin, joten se on välttämätön sovelluksissa, jotka vaihtelevat käänteisosmoosijärjestelmistä hydraulipuristimiin ja korkeapainepuhdistukseen.

Tämän analyysin aikana käsittelemme jokaisen mallin mekaanisia periaatteita, materiaalinäkökohtia, tilavuushyötysuhteen mittareita ja vikamuotoja. Johtopäätöksenä sinulla on tarvittava tekninen kehys oikean pumpun määrittämiseen kriittisiin teollisiin tehtäviin kiinnittäen erityistä huomiota teollinen tripleksimäntäpumppu tehokkaana ratkaisuna.

Perusmekaaniset erot: Mäntä vs. mäntä

Mäntäpumpun ja mäntäpumpun välinen ydinero on liikkuvan elementin ja staattisen tiivisteen välisessä suhteessa. Mäntäpumpussa lyhyt, kiekkomainen mäntä liikkuu tarkasti koneistetussa sylinteripiipussa. Männässä itsessään on männänrenkaat tai tiivisteet, jotka kulkevat sen mukana pitäen kosketuksen sylinterin seinämää vasten. Sitä vastoin mäntäpumppu käyttää pitkänomaista sylinterimäistä mäntää, joka liikkuu kiinteän tiivisteholkin tai tiivisteholkin läpi. Tiiviste pysyy kiinteänä ja mäntä liukuu aksiaalisesti sen läpi.

Tiivistysmekanismi ja kulumismallit

Mäntäpumppumalleissa dynaaminen tiiviste liikkuu männän mukana. Tämä tarkoittaa, että koko sylinterin seinämä on valmistettava korkealaatuiseen pintakäsittelyyn ja kulumista tapahtuu koko iskunpituudella. Vaihto vaatii yleensä sylinterikokoonpanon irrottamista. varten teollinen tripleksimäntäpumppu , valmistajat käyttävät usein puristusrenkaita tai labyrinttitiivisteitä minimoimaan läpilyöntejä. Mäntäpumput ovat erinomaisia ​​matalan tai keskipaineisen paineen sovelluksissa (jopa 2 000 psi tai 140 bar), koska tiivistysalue pysyy suurena, mutta siihen kohdistuu suurempia kitkavoimia.

Sitä vastoin mäntäpumpun kiinteä tiiviste näkee vain männän kiillotetun pinnan. Koska tiiviste on staattinen suhteessa koteloon, se voidaan pakata pehmeämmillä, mukautuvilla materiaaleilla, kuten punotuilla PTFE:llä tai V-renkailla. Tämän ansiosta mäntäpumput voivat toimia huomattavasti korkeammilla paineilla – usein yli 10 000 psi:n (690 bar) paineilla teollisissa triplex-kokoonpanoissa. Kulutuskuvio on keskittynyt männän iskuvyöhykkeelle, mutta koska mäntä voidaan karkaista (esim. 60 HRC keramiikkapinnoitettu teräs), käyttöikä voi ylittää 8 000 tuntia kohtuullisissa olosuhteissa.

Volumetrisen tehokkuuden vertailu

Tilavuushyötysuhde – todellisen virtauksen suhde teoreettiseen siirtymään – erottaa nämä mallit käytännössä. Hyvin huollettu mäntäpumppu saavuttaa 90–95 % hyötysuhteen keskipaineella. Kuitenkin paineen noustessa sisäinen vuoto männänrenkaiden ohi kasvaa eksponentiaalisesti. Kenttätutkimusten tiedot osoittavat, että 3 000 psi:n paineella yksimäntäinen pumppu voi menettää jopa 8 % virtauksestaan ​​rengasvuodon vuoksi. Mäntäpumput, erityisesti triplex-kokoonpanot, säilyttävät 92–98 % tehokkuuden jopa 5 000 psi:n paineella, koska tiivistetiiviste ylläpitää jatkuvaa puristusta männän ympärillä. The teollinen tripleksimäntäpumppu (kun se on konfiguroitu todelliseksi mäntäpumpuksi – terminologia vaihtelee valmistajan mukaan) yhdistää kolme mäntää, jotka on sijoitettu 120° kampiakselin kulmiin, mikä vähentää virtauksen aaltoilua alle 2 prosenttiin keskimääräisestä virtauksesta, jota ei voida saavuttaa metrisellä yksi- tai kaksisuuntaisella mallilla.

Triplex-arkkitehtuuri: Miksi kolme sylinteriä hallitsee teollisia sovelluksia

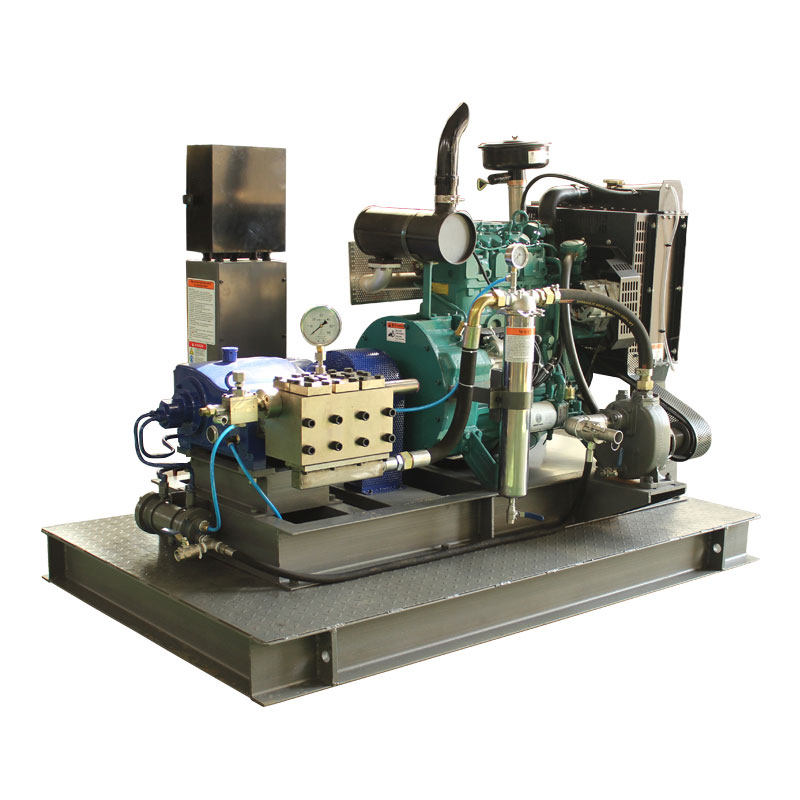

Termi "teollinen kolmisuuntainen mäntäpumppu" viittaa lähes aina syrjäytyspumppuun, jossa on kolme edestakaisin liikkuvaa elementtiä, jotka on järjestetty säteittäisesti kampiakselin tai rivin ympärille. Triplex-rakenne ratkaisee kaksi yksi- ja kaksitoimisille pumpuille ominaista perusongelmaa: virtauksen pulsaatio ja vääntömomentin vaihtelut. Kolmella männällä tai männällä, missä tahansa kampiakselin kulmassa, vähintään yksi elementti on poistoiskussa, ja vaiheiden päällekkäisyys vähentää painepiikkejä. Matemaattinen mallinnus (ilman kaavojen esittämistä) vahvistaa, että tripleksipumput tuottavat noin 13–14 % huipusta huippuun paineen aaltoilua verrattuna 100 %:iin yksisylinterisessä pumpussa. Tämä pienempi aaltoilu merkitsee suoraan pidempään alavirran komponenttien käyttöikää – venttiilit, letkut ja anturit kokevat vähemmän väsymisjaksoja.

Virtauksen jatkuvuus ja sykkeen vaimennus

Sovelluksissa, jotka vaativat tasaista tehoa, kuten kemikaalien ruiskutus tai vesisuihkuleikkaus, virtauksen jatkuvuudesta ei voida neuvotella. Yksitoiminen yksimäntäinen pumppu pysäyttää virtauksen kokonaan imuiskun aikana, mikä vaatii suuria akkuja. Teollisuuden kolmisuuntaisen mäntäpumpun päällekkäiset iskut tarkoittavat, että virtaus ei koskaan putoa nollaan. Nimellisnopeudella pienin hetkellinen virtaus on noin 72 % keskimääräisestä virtauksesta, mikä luo paljon tasaisemman toimituksen. Joissakin triplex-malleissa on differentiaaliset reiän halkaisijat (yksi iso, kaksi pienempää) virtauskäyrän tasoittamiseksi entisestään, vaikka tämä lisää valmistuksen monimutkaisuutta. Käytännön tiedot käänteisosmoosilaitoksista osoittavat, että 1 800 rpm:llä toimivat triplex-pumput tuottavat alle ±0,5 baarin paineenvaihteluita 70 baarin käyttöpaineella, mikä on mahdotonta simplex- tai duplex-kokoonpanoissa.

Tehon tiheys ja jalanjälki

Kun verrataan triplex-mäntäpumppua yksimäntäpumppuun, jolla on vastaava virtaus ja paine, triplex-rakenne tarjoaa noin 40 % pienemmän jalanjäljen hydraulitehoyksikköä kohti. Tämä etu johtuu inertiavoimien tasapainosta: kolme tasaisin välein edestakaisin liikkuvaa massaa kumoavat ensisijaiset tärinävoimat, mikä mahdollistaa suuremmat käyttönopeudet ilman tärinää. Esimerkiksi 45 kW teollinen tripleksimäntäpumppu 1 450 rpm:n nopeus saattaa painaa 220 kg, kun taas vastaava kaksisuuntainen pumppu ylittää 310 kg. Tämä painonpudotus yksinkertaistaa alustan asennusta ja vähentää rakenteellisia tukivaatimuksia liikkuvissa tai offshore-sovelluksissa.

Materiaalin valinta ja nesteiden yhteensopivuus

Nestepään materiaalit vaikuttavat suoraan pumpun käyttöikään, erityisesti käsiteltäessä hankaavia, syövyttäviä tai korkeita lämpötiloja. Mäntäpumpuissa käytetään tyypillisesti valurautaisia ​​sylintereitä, joissa on karkaistu teräsmännät ja pronssirenkaat. Tämä yhdistelmä toimii hyvin puhtaille öljyille, vesi-glykolille tai kevyille emulsioille 80°C asti. Kuitenkin aggressiivisia nesteitä, kuten merivettä, happoja tai öljykentillä tuotettua vettä, varten teollinen tripleksimäntäpumppu suunnittelu mahdollistaa laajemman valikoiman metallurgioita. Mäntäpumput eristävät nestepään tehopäästä käyttämällä tiivistesulkua, mikä mahdollistaa ruostumattoman duplex-teräksen (esim. 2205), superduplex- (esim. 2507) tai jopa titaanimäntien käytön.

Todelliset tapaustiedot kemikaalien siirtolaitteistoista osoittavat, että kun pumpattiin 15 % suolahappoa 50 °C:ssa, tavallinen ruostumattomilla renkailla varustettu mäntäpumppu epäonnistui 350 tunnin kuluttua rakokorroosion vuoksi. Teollinen kolmikerroksinen mäntäpumppu, joka on varustettu keraamisilla pinnoiteilla päällystetyillä männillä ja Hastelloy C-276 -jakotukilla, toimi yli 2 500 tuntia ennen määräaikaista huoltoa. Mäntäpumpun etuna on se, että ainoa kostutettu liikkuva osa on itse mäntä, joka voidaan valmistaa erittäin inertistä materiaalista vaikuttamatta tiivistysdynamiikkaan. Kiinteät tiivisteet (usein PTFE, PEEK tai UHMWPE) on myös helpompi vaihtaa ilman koko pumpun pään irrottamista.

Kulutuskestävyys lietehuollossa

Suspendoituneita kiintoaineita sisältävien lietteiden (esim. hiili-vesi-seokset tai keraamiset liuskat) mäntäpumput kohtaavat vakavia rajoituksia. Männänrenkaat toimivat kaavinna, työntäen kiinteät aineet männän ja sylinterin väliseen rakoon, mikä aiheuttaa nopean pisteytyksen. Päinvastoin, mäntäpumppu, jossa on huuhteluportti tai lyhtyrengas, voi ruiskuttaa puhdasta sulkunestettä kahden tiivistesarjan väliin, mikä estää hankaavia hiukkasia pääsemästä männän pintaan. Kenttätestit kaoliinilietteellä (30 painoprosenttia kuiva-ainetta) osoittivat, että teollisuuskäyttöinen triplex-mäntäpumppu (mäntätyyppinen) kesti 1800 tuntia huoltojen välillä, kun taas vastaava mäntäpumppu vaati kunnostusta 200 tunnin välein.

Suorituskykymittarit: paine-, virtaus- ja tehokkuustiedot

Erojen kvantifiointi edellyttää todellisten toimintakäytävien tarkastelua. Alla olevassa taulukossa on yhteenveto teollisuusmäntäpumppujen (yksitoimisten, monisylinteristen) tyypillisistä suorituskykyalueista verrattuna teollisuuskäyttöisiin kolmisuuntaisiin mäntäpumppuihin. Huomaa, että termi "teollinen triplex-mäntäpumppu" viittaa käytännössä usein mäntätyyppiseen kokoonpanoon sen ylivoimaisen painekyvyn vuoksi.

Yllä olevat tiedot korostavat, miksi korkeapaineoperaatiot, kuten hydraulinen murtaminen, kalkinpoisto terästehtaissa tai korkeapaineinen käänteisosmoosi, vaativat enimmäkseen mäntätyyppisiä triplex-pumppuja. Teollisuus teollinen tripleksimäntäpumppu (mäntäkokoonpano) tarjoaa yli kaksinkertaisen käyttöiän ja huomattavasti alhaisemman pulsaation, mikä vähentää suoraan ylläpitokustannuksia ja järjestelmän seisokkeja.

Sovelluskohtaiset valintakriteerit

Mäntäpumpun ja mäntäpumpun välillä valitseminen edellyttää tekniikan sovittamista sovelluksen paineeseen, nesteen puhtauteen ja käyttösuhteeseen. Alla on käytännön opas, joka auttaa insinöörejä ja hankintaasiantuntijoita.

Milloin tavanomainen mäntäpumppu on määritettävä

• Matalapaineinen hydraulijärjestelmä (alle 1500 psi) puhtailla voitelunesteillä, kuten mineraaliöljyllä tai dieselillä.
• Muuttuva iskutilavuusvaatimukset – aksiaalimäntäpumput tarjoavat swashplate-ohjauksen, jota mäntäpumput eivät voi vastata.
• Sovellukset, joissa pulsaatio ei ole ongelma tai joissa on jo asennettu suuria akkuja.
• Kun ensihinta on hallitseva tekijä – mäntäpumpuilla on tyypillisesti 30–40 % alhaisempi alkuperäinen hankintahinta verrattuna teollisuuskäyttöön tarkoitettuihin kolmimäntäpumppuihin.

Kun teollinen Triplex-mäntäpumppu (mäntätyyppi) on pakollinen

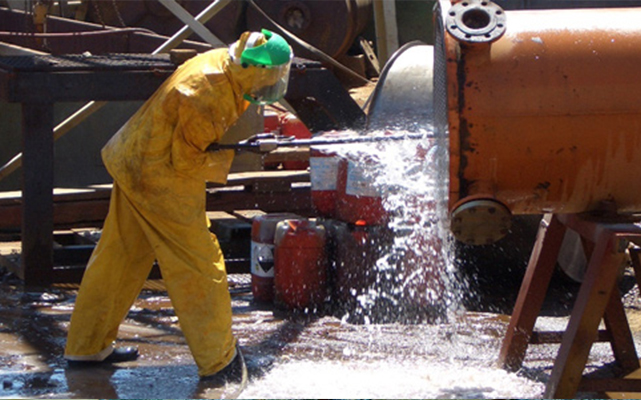

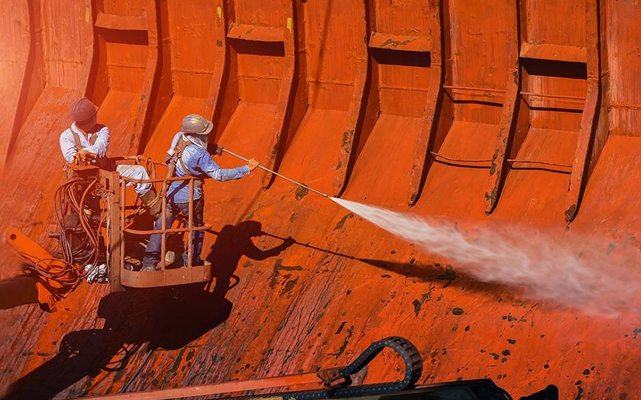

• Korkeapaineinen vesisuihkuleikkaus, hydrostaattinen testaus tai painepesu yli 3000 psi:n paineella.
• Hankaavia tai syövyttäviä nesteitä, joissa metallin välistä kosketusta on vältettävä.
• 24/7 jatkuva toiminta, joka vaatii keskimääräisen vikojen välisen ajan (MTBF) > 8 000 tuntia.
• Sovellukset, jotka edellyttävät tarkkaa virtauksen säätöä minimaalisella paineen aaltoilulla – esimerkiksi kemikaalien annostelu vedenkäsittelyssä.
• Kun tehotiheys on kriittinen: Triplex-mäntäpumput tuottavat enemmän hydraulitehoa painoyksikköä kohden.

Eräs erityinen alue, jolla teollisella triplex-mäntäpumpulla ei ole vastaavaa, on korkeapaineinen käänteisosmoosi (RO) meriveden suolanpoistoon. Nykyaikaiset RO-järjestelmät toimivat 60–80 baarin paineessa. Näillä paineilla tavalliset mäntäpumput vuotavat liikaa ja vaatisivat usein tiivisteiden vaihtoa. Triplex-mäntäpumppu, jossa on keraamipinnoitetut männät ja duplex-ruostumattomasta teräksestä valmistetut jakoputket, saavuttaa 97 %:n tilavuushyötysuhteen ja toimii 12 000 tuntia suurten huoltojen välillä, mikä vähentää suoraan veden tasoitettua hintaa.

Ylläpito, vikatilat ja elinkaarikustannusanalyysi

Alkuperäisten määritysten lisäksi kokonaiskustannukset (TCO) määräävät usein pumpun valinnan. Vertaileva tutkimus 20 teollisuuslaitoksessa, joissa käytettiin sekä mäntä- että mäntätriplex-pumppuja samanlaisiin tehtäviin (vesi 4 000 psi:llä, 20 gpm), paljasti seuraavan viiden vuoden aikana:

• Mäntäpumput vaativat tiivisteen tai renkaan vaihtoa keskimäärin 700 käyttötunnin välein, ja osat maksoivat 380 dollaria per sylinterisarja. Työaika huoltoa kohden: 6 tuntia.
• Teolliset kolmisuuntaiset mäntäpumput vaativat tiivisteen vaihtoa 2 100 tunnin välein hintaan 220 dollaria sarjaa kohti. Työaika huoltoa kohden: 2,5 tuntia (ulkoisen pakkauspääsyn vuoksi).
• Suunnittelemattomat seisokkikustannukset (tuotannon menetys) olivat keskimäärin 1 200 dollaria tunnissa mäntäpumppujen osalta, kun taas mäntäpumppujen 420 dollaria tunnissa, mikä johtuu mäntäpumpun nopeammasta korjauksesta ja alhaisemmasta vikojen kriittisyydestä.

Viiden vuoden jatkuvan käytön aikana (43 800 tuntia) mäntäpumppukalusto vaati 63 kunnostusta. teollinen tripleksimäntäpumppu kalusto vaati 21 huoltoa. Kumulatiivinen TCO, mukaan lukien osat, työ ja seisokit, oli 64 % korkeampi mäntäpumpun suunnittelussa. Keskeinen johtopäätös: korkean syklin korkeapainesovelluksissa kolmimäntäpumpun alkuhinta (usein 50–100 % korkeampi) hyvitetään ensimmäisten 18 kuukauden aikana.

Yleiset vikatilat ja lievennykset

Mäntäpumpun viat liittyvät useimmiten männän renkaan läpilyöntiin (johtuen sylinterin naarmuuntumisesta tai renkaan väsymisestä), venttiililevyn halkeilusta tai nesteen saastumisesta. Sitä vastoin mäntäpumpun viat keskittyvät tyypillisesti tiivisteen suulakepuristumiseen korkeissa lämpötiloissa, männän pinnan naarmuuntumiseen riittämättömän voitelun vuoksi tai imukavitaatioon alimitoista putkista. Teollinen kolmiosainen mäntäpumppu hyötyy modulaarisesta nestepäätyrakenteesta: jokainen mäntä ja tiivistesarja voidaan vaihtaa erikseen, mikä vähentää varaosien varastoa 60 % verrattuna monoliittiseen mäntäpumpun sylinterilohkoon.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Pystyykö teollisuuskäyttöinen triplex-mäntäpumppu käsittelemään voitelemattomia nesteitä, kuten vettä tai dieseliä?

Kyllä. Mäntätyyppiset triplex-pumput on suunniteltu erityisesti matalavoiteluisille neseille. Pakkausmateriaali (esim. PTFE:llä täytetty tai hiilikuitu) tarjoaa luontaista voitelukykyä, ja joissakin malleissa on ulkoinen voitelujärjestelmä vain tehopäätä varten. Vakiomäntäpumput metallirenkailla vaativat nestettä, jonka voitelevuus on vähintään ISO VG 32 nopean kulumisen välttämiseksi.

Q2: Kuinka voin muuntaa mäntäpumpun mäntäpumppumalliksi?

Täydellinen muuntaminen on epäkäytännöllistä, koska sylinterilohko, tiivisteet ja venttiilijärjestelyt eroavat olennaisesti. Valitse sen sijaan tarkoitukseen rakennettu teollinen kolmiosainen mäntäpumppu, jolla on haluttu materiaaliyhteensopivuus. Pumpun jälkiasennusta mallista toiseen ei suositella turvallisuus- ja suorituskykyriskien vuoksi.

Q3: Miksi triplex-pumpussani on sykkeenvaimennin, kun siinä on jo kolme sylinteriä?

Vaikka triplex-arkkitehtuuri vähentää pulsaatiota, se ei poista sitä kokonaan. Korkeilla paineilla (yli 3 000 psi) jopa 10 % aaltoilu voi vahingoittaa herkkiä antureita, joten sykkeenvaimennin (rakko- tai kalvotyyppinen) lisätään usein alle 1 %:n jäännösaaltoisuuden saavuttamiseksi. Matalapainejärjestelmissä triplex-pumpun luontainen sileys on yleensä riittävä.

Q4: Voinko käyttää teollista kolmisuuntaista mäntäpumppua kuivana?

Ei. Minkä tahansa syrjäytyspumpun, mukaan lukien triplex-mäntäpumput, käyttäminen kuivana aiheuttaa tiivisteiden, tiivisteiden ja männän pintojen nopean rikkoutumisen sekunneissa. Varmista aina tulvinut imu tai oikea esitäyttömekanismi. Joissakin edistyneissä malleissa on kuivakäyntisuojaus tiivisteholkkien lämpötila-anturien kautta.

Q5: Mikä on jatkuvassa käytössä olevan kolmimäntäpumpun tyypillinen huoltoväli?

Puhtaalle vedelle, jonka paine on 5 000 psi ja ympäristön lämpötila, tiivisteen säätö tapahtuu tyypillisesti 500 tunnin välein ja täysi tiiviste vaihdetaan 2 000–3 000 tunnin välein. Männän vaihtoa tarvitaan harvoin ennen 8 000 tuntia. Tehopää (vaihdelaatikko, laakerit, kampiakseli) tulee tarkastaa vuosittain. Noudata aina OEM-opasta, sillä välit vaihtelevat nestetyypin ja käyttöjakson mukaan.
