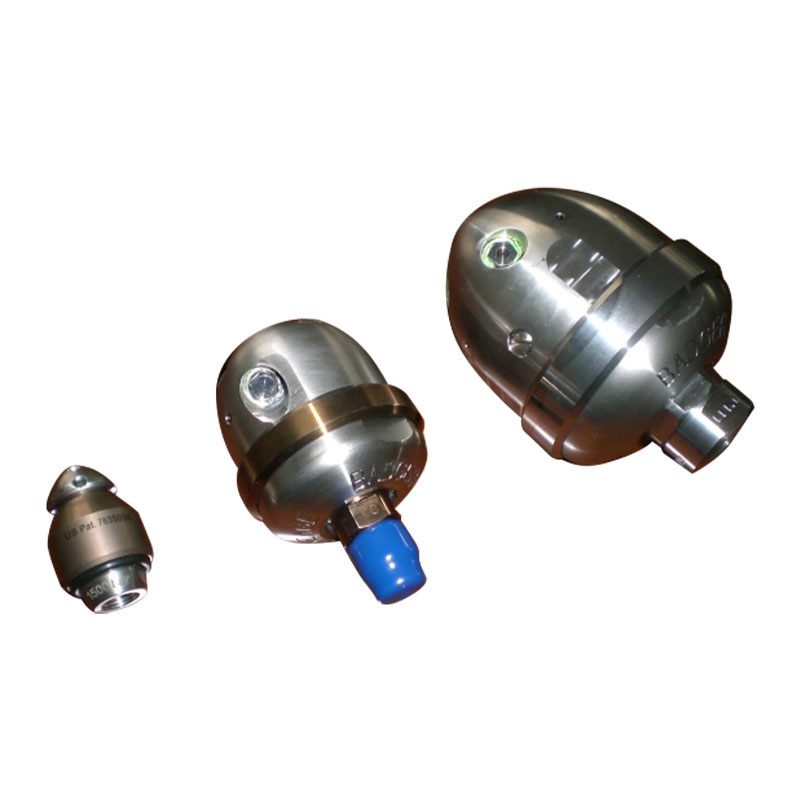

Putken suuttimet

Tekninen parametri

Veden laatuvaatimukset

Tulolämpötila: ≤40 ℃; PH-arvo: 6,5 ~ 8,5
Veden suodatustarkkuus: ≤10 μm

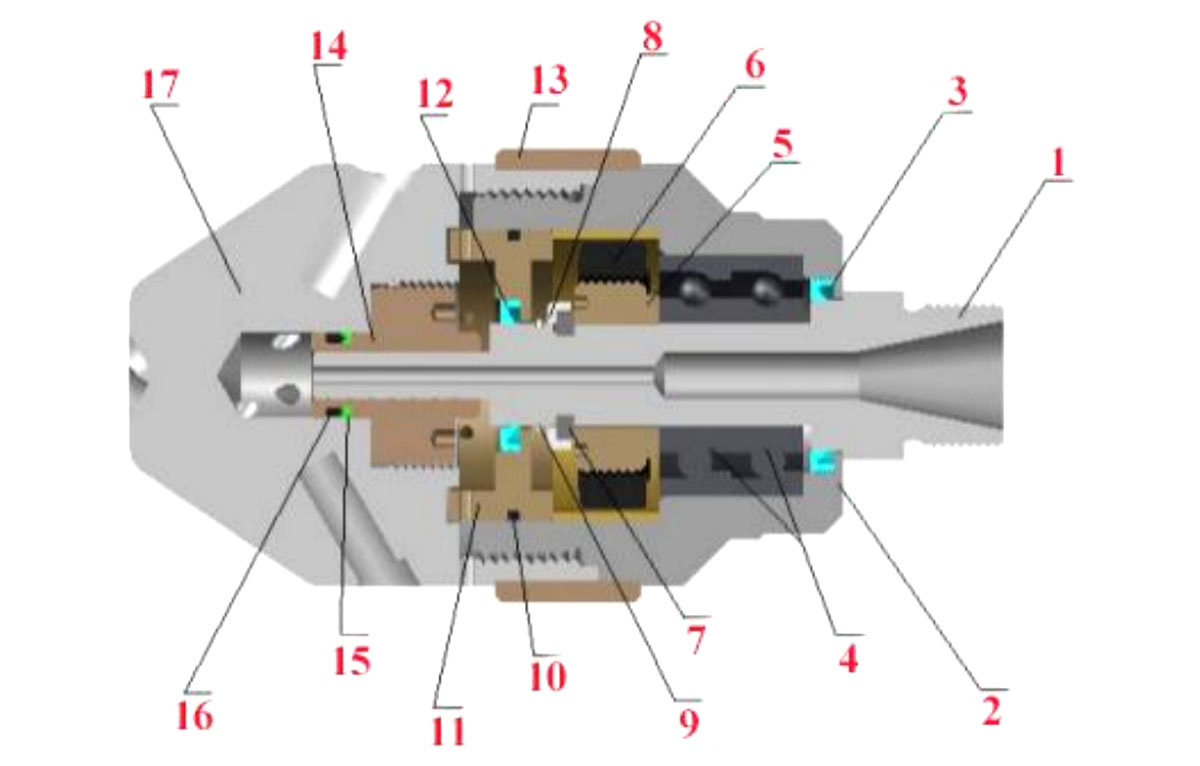

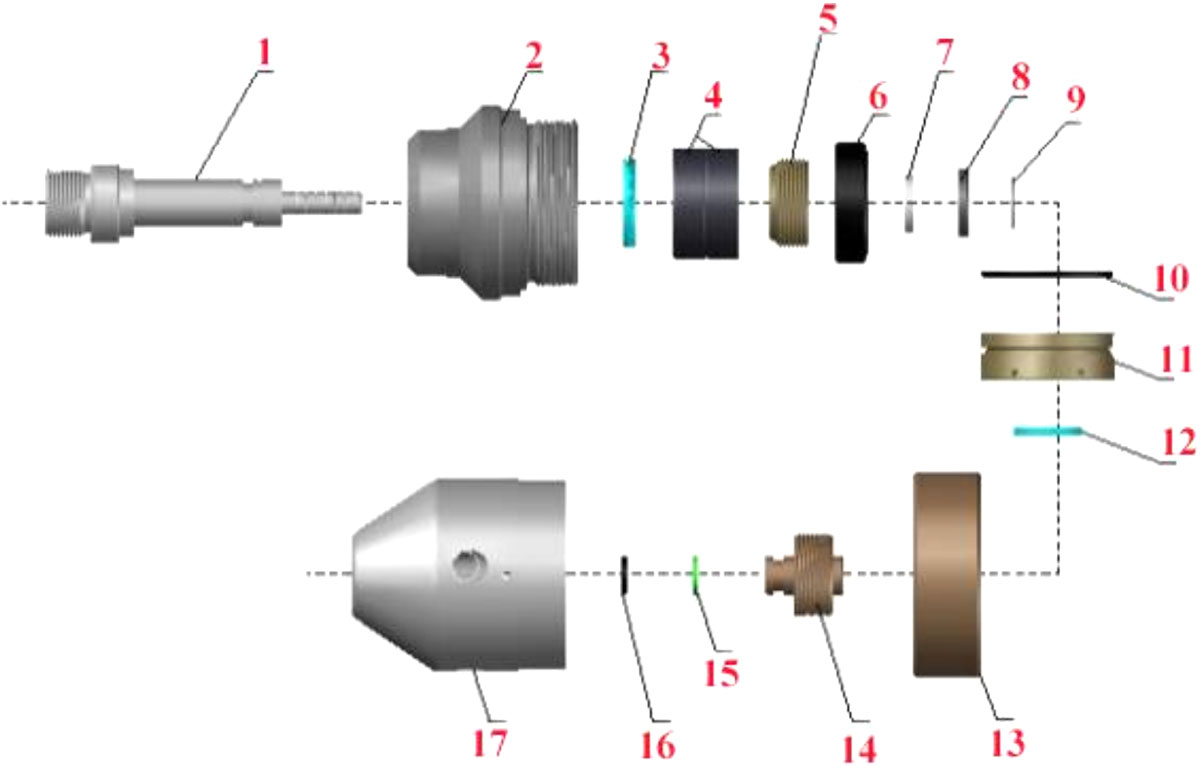

WG15 ＊ Pyörivän tiivistekokoonpanon kaavio ja leikkauskuva

Varaosien tytäryhtiö

Asennusprosessi ja huomiota vaativat asiat

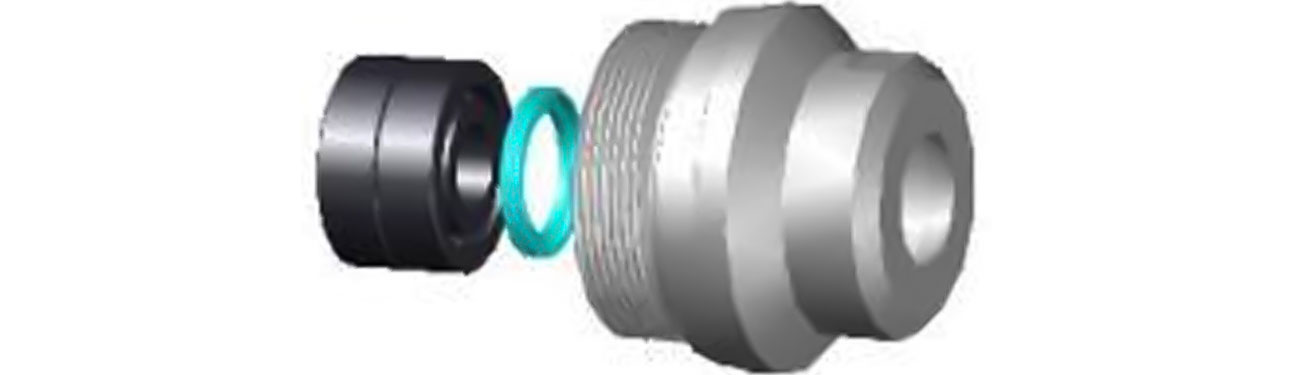

(1) Asenna öljytiiviste 3 pyörivän kotelon 2 takapään sisäreikään ja pari kulmakosketinakselia 4 (huomaa: öljytiivisteen 3 asennussuunta on ura sisäänpäin, muuten pyörivä kotelo 2 täyttyy vedellä ja vaurioittaa laakeria; Huomaa, että kulmikas kosketuslaakeri 4 on asennettu kahteen samaan puoleiseen renkaaseen, kääntyvän kotelon takapäätä päin 2).

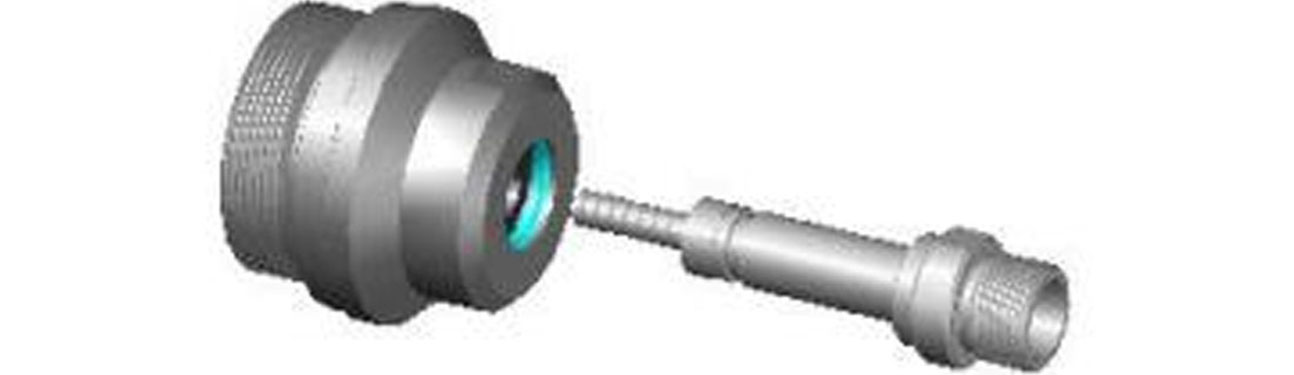

(2) Aseta akseli 1 pyörivän kotelon 2 takapäästä pyörivään koteloon 2.

(3) Levitä puremisenestoainetta akselin 1 ja magneettisen rautakomponentin (mukaan lukien: magneetin siirtoliitin 5 ja magneetti 6) ruuvin rakeisiin, kiristä magneetin 6 kierre ja magneetin siirtoliitos 5 (huom: kierteen positiivinen kierto), pujota sitten magneetti 6 komponentti akselin 2 etuosan läpi ja kiristä akselin 2 kierre (huom: positiivinen kierre).

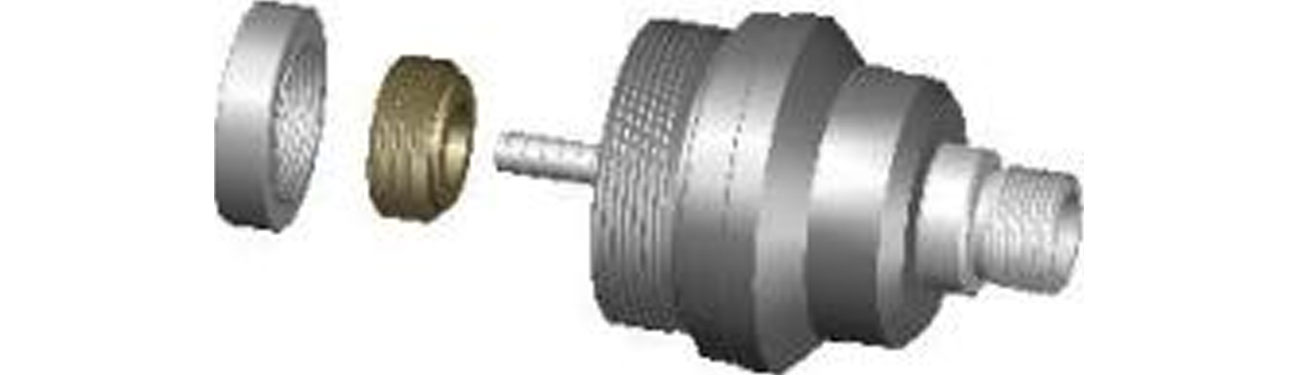

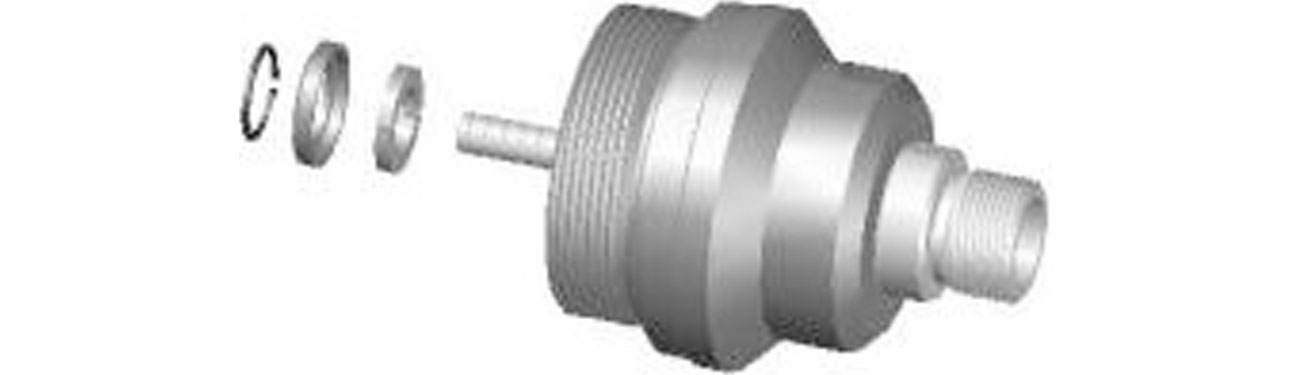

(4) Asenna lukitusrengas 7 ja lukitusrengasholkki 8 akselin 1 rengasuraan ja kiinnitä ne sitten lukkorenkaalla 9.

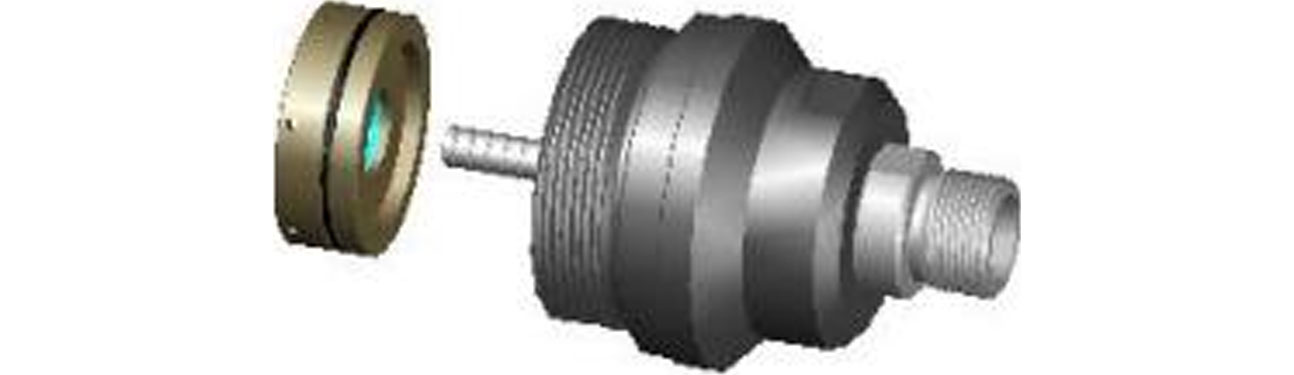

(5) Aseta öljytiivisteen runkokokoonpano (mukaan lukien: O-rengas 10, öljytiivisteen runko 11 ja öljytiiviste 12) akselin 2 etupäästä ja asenna se pyörivään koteloon 2.

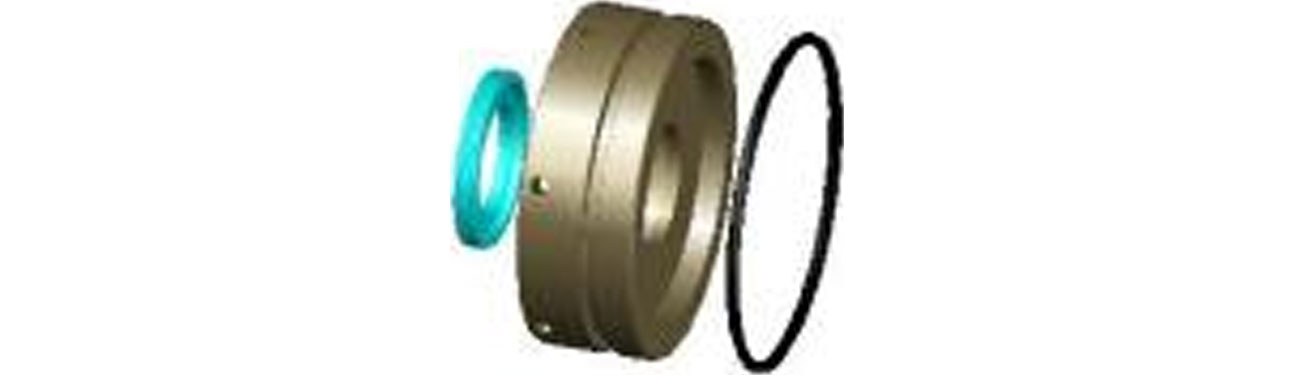

Huomautuksia: Öljytiivisteen runkokokoonpanon asennusohjeet.
O-tiivisterengas 10 asennettiin renkaan muotoiseen uraan öljytiivisteen rungon 11 ulkosivulla.
Asenna öljytiiviste 12 tiivisteen rungon 11 sisäreiän uraan (huomaa tiivisteen 12 asennussuunta, ura sisäänpäin).

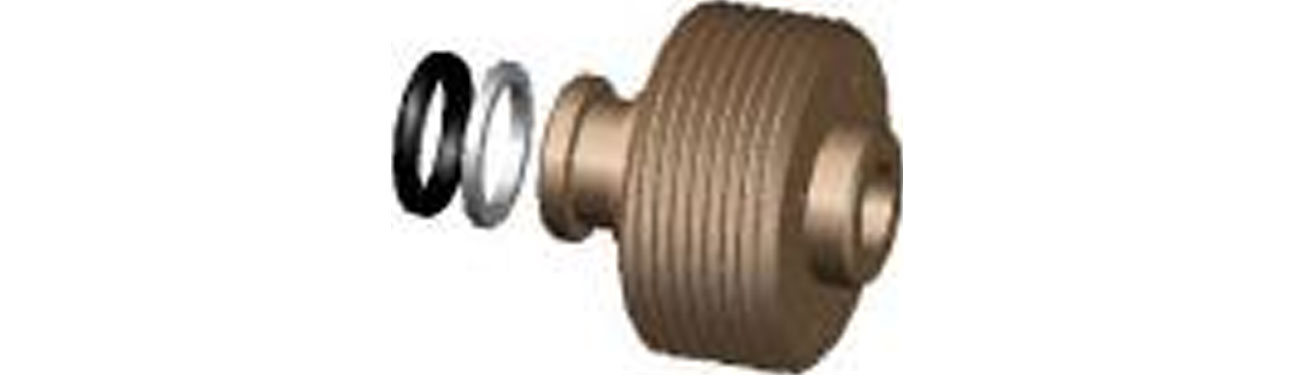

(6) Asenna O-rengas 16 ja muovinen tiivisterengas 15 peräkkäin kuparisen tiivisteholkin 14 etuosassa olevaan rengasuraan. (huomaa O-renkaan 16 ja muovisen tiivisterenkaan 15 asennusjärjestys. O-rengas 16 on asennettu kuparitiivisteholkin rengasuran ulkopuolelle 15, kiinnitä huomiota muovisen tiivisteen renkaan 14 puoleisen asennuksen suuntaan. 16).

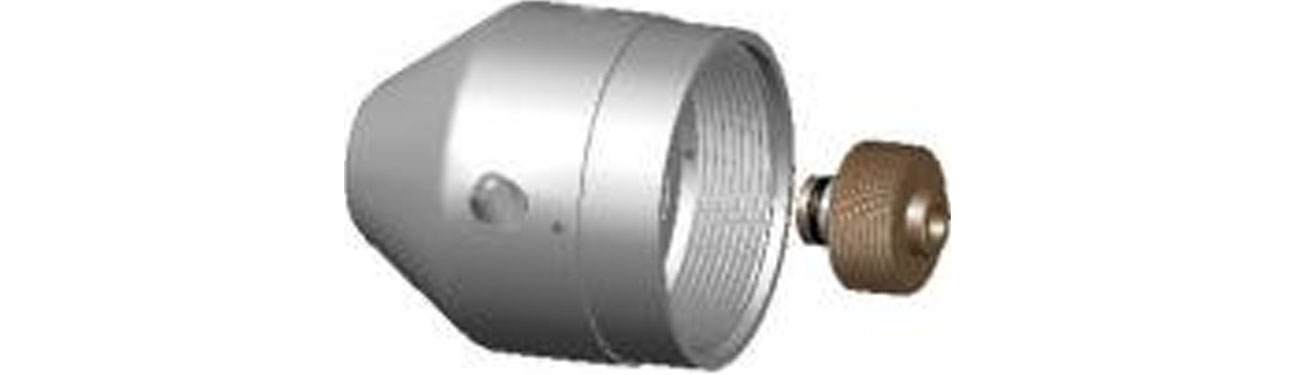

(7) Levitä puremisenestoainetta kuparitiivisteen holkin 14 kierteeseen ja pyörivän pään 17 sisäreiän kierteeseen, ruuvaa sitten kuparitiivisteholkki 14 pyörivän pään 17 sisäreiän kierteeseen ja kiristä (huom: positiivinen ruuvin kierre).

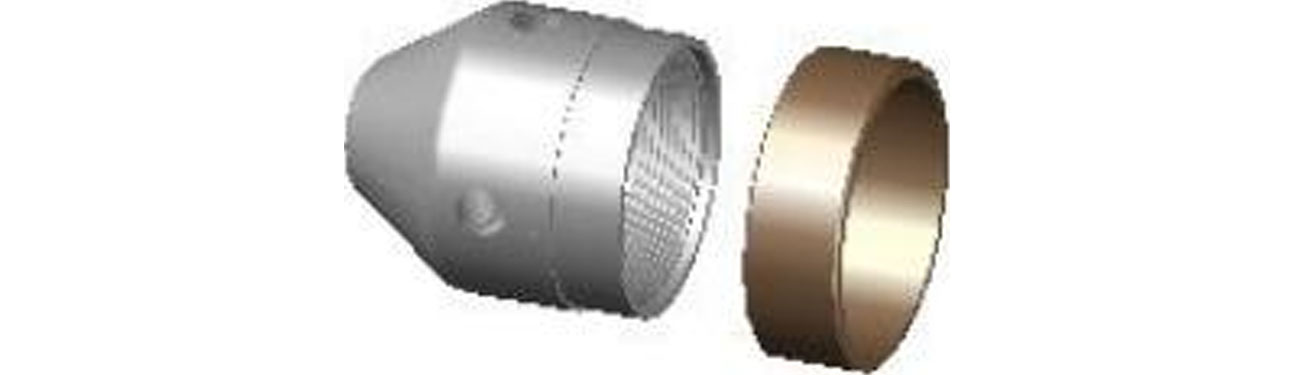

(8) Aseta tukirengas 13 pyörivän pään 17 takapäästä ja asenna se pyörivän pään 17 ulkopuolelle.

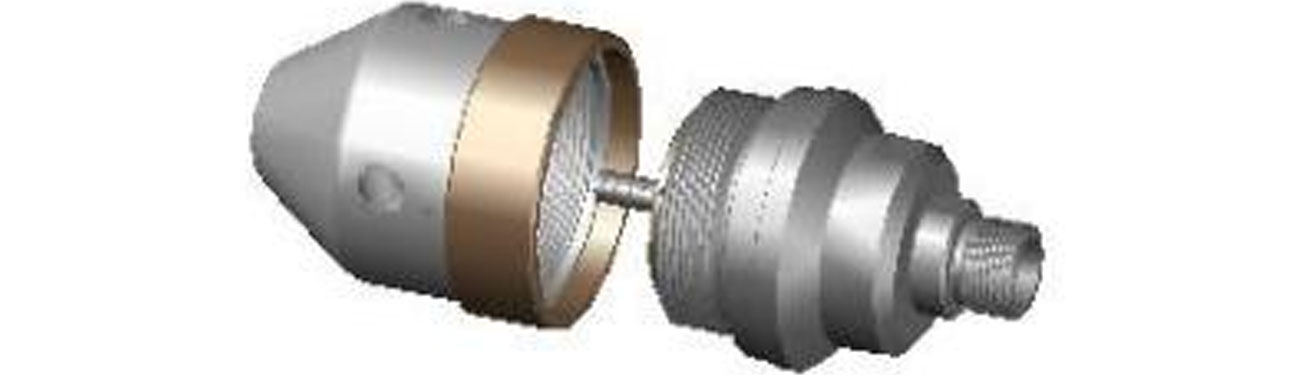

(9) Lopuksi puremisenestoainetta levitetään pyörivän kotelon 2 ulkokierteen etupäähän ja pyörivän pään 17 sisäkierteen takapäähän. Vaiheessa (5) valmistetun osakokoonpanon akselin 1 etupää työnnetään kuparisen tiivisteholkin 14 sisäreikään ja pyörivän pään 17 pyörivän pään 12 kierteeseen ja sitten pyörivään päähän. 17 on kiristetty (huomaa: kierre on positiivinen).

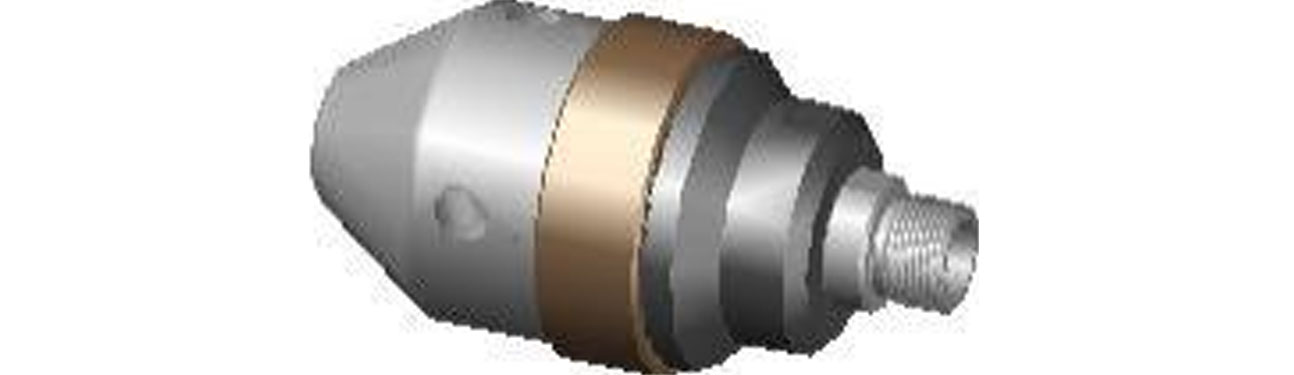

(10) Yllä olevat vaiheet viimeistelivät WG15-suuttimen kokoonpanoprosessin.

6. Purkamisprosessi ja huomiota vaativat asiat

(1) Kiinnitä pyörivä pää 17 ja pyörivä kotelo 2 jyrsintäpuolelle kiintoavaimella ja ruuvaa sitten pyörivä pää 17 ulos pyörivän kotelon 2 spiraalikuviosta (huomaa: kierre on positiivinen) ja irrota tukirengas 13.
(2) Työnnä lukkorengaspihdit kuparitiivisteen holkin 14 takapään reikään pyörivässä päässä 17, löysää kierre (huom: kierre on positiivinen), kierrä kuparitiivisteen holkki 14 irti, tarkista onko kuparitiivisteen sisäreiässä kulumaa, jos on vakavaa kulumaa, vaihda se; Tarkista samalla, ovatko kuparisen tiivisteholkin O-rengas 16 ja muovinen tiivisterengas 15 vaurioituneet, jos vaurioita on, vaihda ne, muuten tiiviste ei toimi.
(3) Irrota öljytiivisteen rungon 11 komponentit pyörivän kotelon etupään 2 sisäreiästä. Irrota öljytiiviste 12 ja O-rengas 10 öljytiivisteen rungon sisäreiästä ja ulkorenkaan urasta ja tarkista, onko öljytiivisteissä 12 ja O-renkaassa 10 vaurioita. Jos on vaurioita, vaihda koteloon, muuten vesi vaurioituu.
(4) Käytä ulkoisia pihtejä irrota lukkorengas 9 akselilta 1 ja irrota lukitusrengasholkki 8 ja lukitusrengas 7 akselin 1 rengasurasta.
(5) Irrota liitetty magneettikokoonpano akselilta 1 ja tarkista, onko magneetissa likaa. Jos on, puhdista se.
(6) Vedä akseli 1 ulos kotelon takapäästä vaakasuoraan, tarkista onko akselin 1 ulkopinnassa kulumaa. Jos kulumaa on, vaihda se.
(7) Irrota kulmalaakeri 4 varovasti pyörivän kotelon 2 sisäreiästä ja tarkista, onko akselin laakeri vaurioitunut. Jos se on vaurioitunut, vaihda se.
-7-
(8) Irrota öljytiiviste 3 pyörivän kotelon 2 sisemmän reiän takapäästä. Tarkista, onko öljytiiviste 3 vaurioitunut. Jos se on vaurioitunut, vaihda se.
Yllä olevat vaiheet ovat saaneet päätökseen koko WG15＊ -suuttimen purkuprosessin.
Huomautuksia:
• Kiinnitä huomiota kulmakosketuslaakerin asennussuuntaan asennuksen aikana, jos se asennetaan päinvastoin, suutinta ei käytetä;
• Kiinnitä asennuksen aikana huomiota öljytiivisteen asennussuuntaan. Käänteisessä asennuksessa suuttimeen tulevaa vettä ei voida sulkea, laakeri vaurioituu ja suuttimen pää ei pyöri.
• Kiinnitä kokoamisen aikana huomiota O-renkaan ja muovisen tiivisterenkaan asennusasentoon. Jos O-rengas ja muovinen tiivisterengas käännetään ylösalaisin, sillä ei voi olla tiivistystehtävää. Kiinnitä sillä välin huomiota muovisen tiivisterenkaan asennussuuntaan.
•Kaikki pyörivän suuttimen sisällä olevat tiivisteet ovat helposti kuluvia ja repeytyviä. Pyörivän suuttimen käytön aikana on tarpeen kiinnittää huomiota suuttimen vuotamiseen milloin tahansa. Jos poikkeavuuksia havaitaan, on tarkastettava ajoissa, onko tiiviste vaurioitunut.

7. Yleisiä ongelmia pyörivän suuttimen kanssa

(1) pyörivä suutin ei voi pyöriä;
Syy:
A) Sisäinen laakerivaurio (normaali vaurio tai varhainen vaurio, joka johtuu veden sisäänvirtauksesta öljytiivisteen viasta);
B) Epäkeskisen vääntömomentin tuottamiseen käytetty suutin on tukossa tai asennettu suuttimen aukko on liian pieni käynnistysmomentin saavuttamiseksi;
(2) Työpaine laskee nopeasti;
Syy:
A) Suutinvaurio;
B) Suutin on löysällä, mikä johtaa löysään tiivistykseen;
C) Akseliin tai kuparitiivisteen holkkiin ilmestyy halkeamia.
(3) työpaine laskee hitaasti;
Syy:
A) Suutin on kulunut normaalisti;
B) Akseli- tai kuparitiivisteen holkki on kulunut.

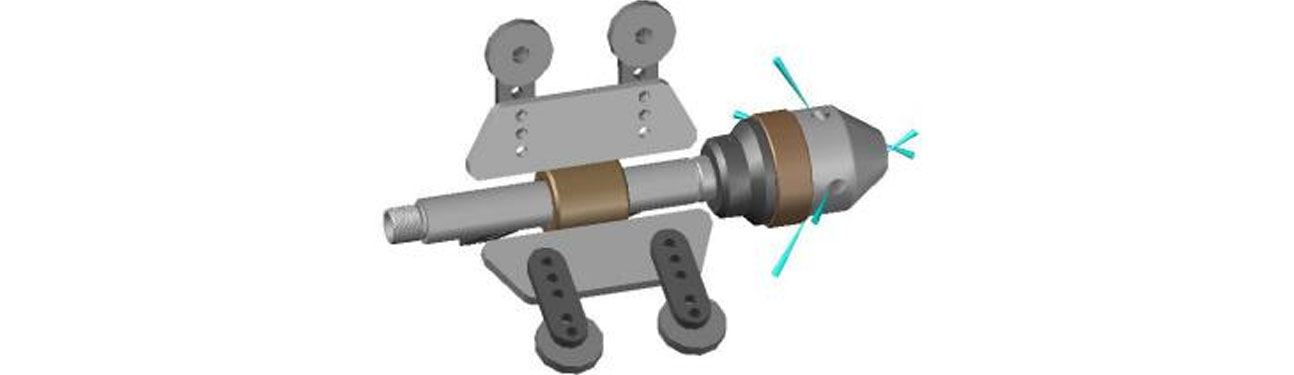

8. Keskihäkki

Keskipidin suojaa putkessa toimivaa pyörivää suutinta ja tasapainottaa suuttimen ruiskutusetäisyyttä. Säädettävä alue on 150-300mm.
