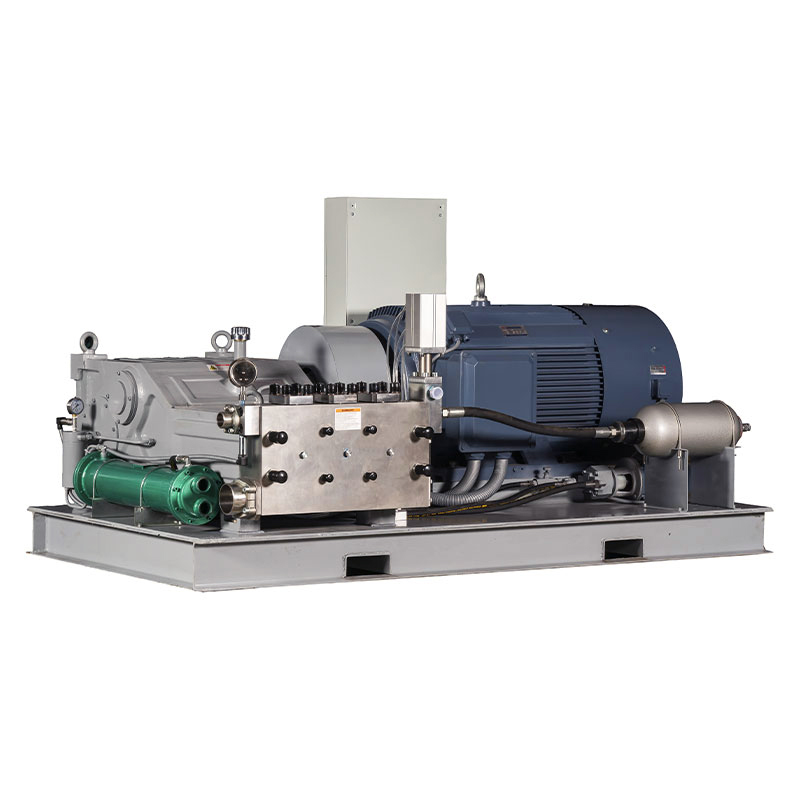

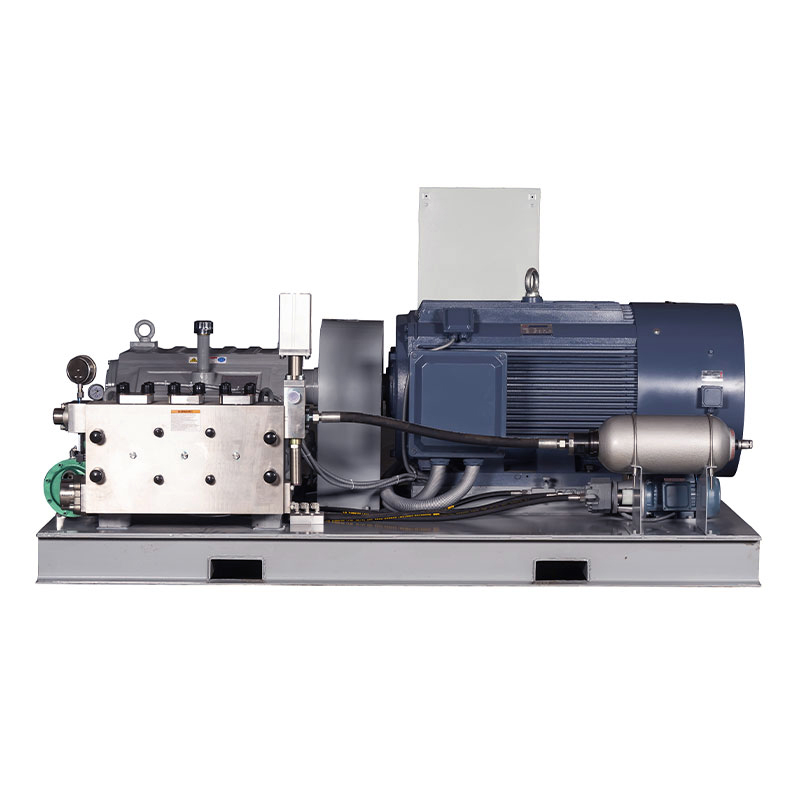

Kotiin > Luettelot > Korkeapainepumppu > WHY50000 korkeapaineinen keraaminen mäntäpumppu
WHY50000-korkeapainepumput on rakennettu toimimaan suoritusparametreissa ilmoitetulla jatkuvalla maksimikäytöllä. Vertaa vain kampiakselin nopeutta, keskimääräistä männän nopeutta, männän halkaisijaa ja tehoa.
Laatu ja luotettavuus
Ruostumattomasta teräksestä valmistettu pumpun pää on vapaa vaihtuvasta jännityksestä
Jousen esijännitys korkeapainetiiviste tekee siitä pidemmän käyttöiän
Vankka kiinteä keraaminen mäntä varmistaa korkean lujuuden ja vakaan toiminnan
Integroitu voiteluöljyn ja männän jäähdytysjärjestelmä käyttöiän pidentämiseksi.
Sisäänrakennettu kaksinkertainen vaihteisto, joka parantaa vaihteiston tehokkuutta
Kampikammion magneettisuodattimen erikoismuotoilu
Kampikammion pakkovoitelujärjestelmä
Integroitu pallotyyppinen nesteen imuventtiilirakenne parantaa huomattavasti nestemekaniikan tehokkuutta.
Laskennallinen nestemekaniikka dynaamisille kuormille takaamaan parhaan luotettavuuden maksimaalisissa työolosuhteissa.
Kampiakseli on valmistettu erittäin lujasta taontaprosessista ja se on erityisesti käsitelty
| MIKSI50000-388 | |||||||||||
| Malli | Mäntä | Virtaus | Tarvittava teho (kw) | D | rpm | ||||||
| Halkaisija | 280kw | 315 kW | 355 kW | 400kw | 450 kW | 500kw | 550kw | n1 | n2 | ||
| (mm) | (I/min) | Käyttöpaine (bar) | 1500 | 388 | |||||||
| MIKSI50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| MIKSI50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| MIKSI50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| MIKSI50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| MIKSI50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| MIKSI50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| MIKSI50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| MIKSI50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| MIKSI50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| MIKSI50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| MIKSI50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| MIKSI50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| MIKSI50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| MIKSI50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| MIKSI50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| MIKSI50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| MIKSI50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| MIKSI50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| MIKSI50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| MIKSI50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| MIKSI50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| MIKSI50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D = Mäntä/mäntä halk. [mm] | MIKSI50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=Moottorin/moottorin kierrosluku | WHY50036~WHY50060: B-tyypin nestepää, jousikuormitteinen tiivistetiiviste, metalliseos ja SS-nestepää |
| n2 = Kampiakselin rpm. | MIKSI50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Muunnostaulukko: Teho 1kW=1,34hv | WHY-korkeapainepumpun muunnostehokkuus voi olla jopa 90 % ~ 96 % |
| Op.paine 1bar=14,5psi=0,1Mpa | |
| Isku: 120mm | |
| Vaihtoehto N2: 457 |
Dynaaminen korkeapainetiiviste edistää Y-tyypin tiivistesuunnittelun etuja ja parantaa tehokkuutta entisestään, ja erityinen keraaminen mäntä voi saavuttaa enintään 3000 baarin.
