Kotiin > Luettelot > Korkeapainepumppu > WHY30000 korkeapaineinen mäntävesipumppu
WHY30000-korkeapainepumput on rakennettu toimimaan suoritusparametreissa ilmoitetulla jatkuvalla maksimikäytöllä. Vertaa vain kampiakselin nopeutta, keskimääräistä männän nopeutta, männän halkaisijaa ja tehoa.
Korkeapainepumppu
Paino: noin 880 kg

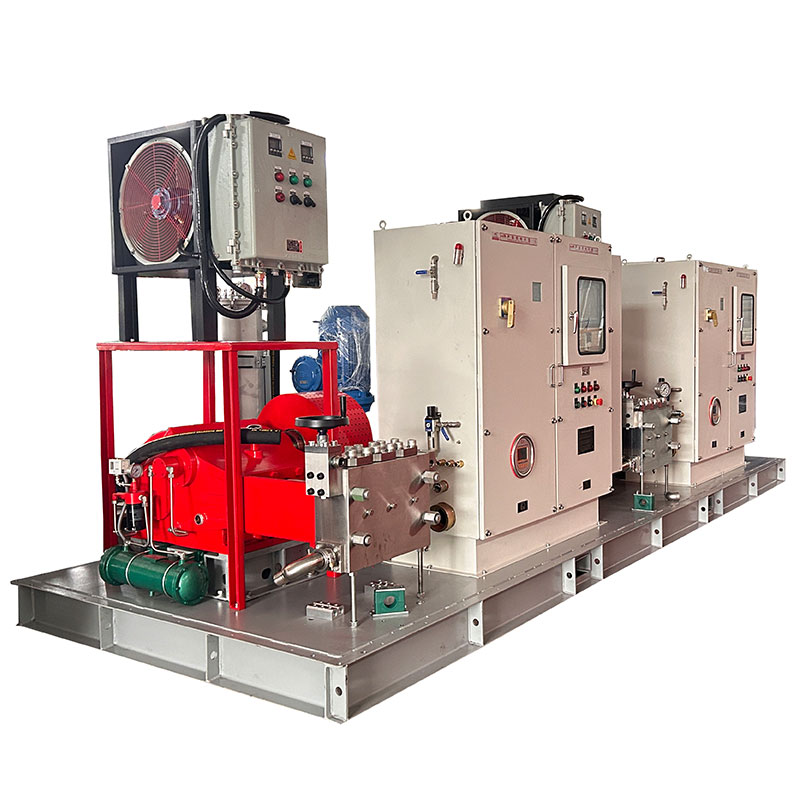

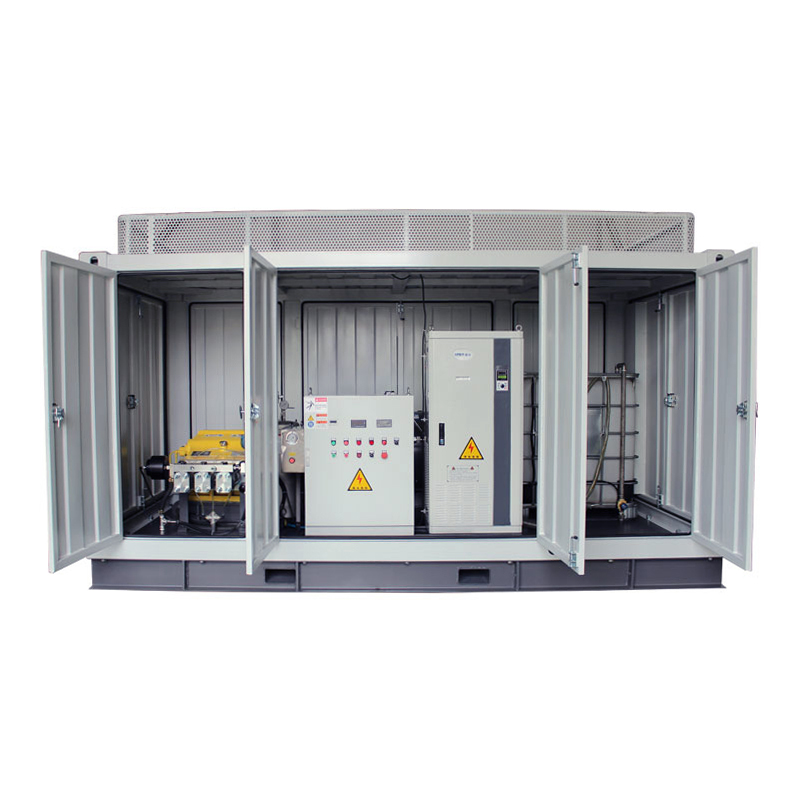

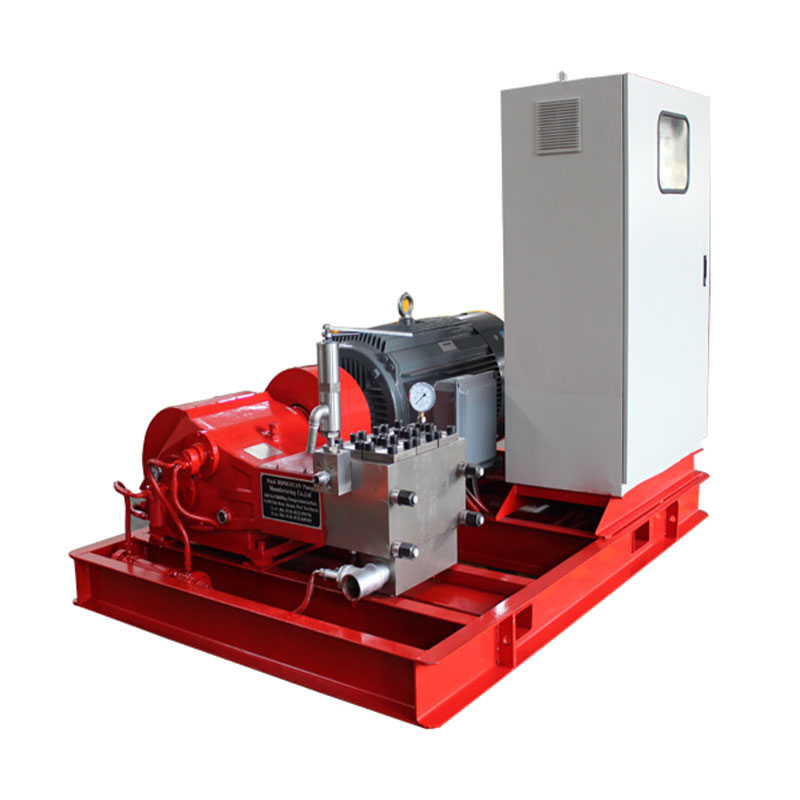

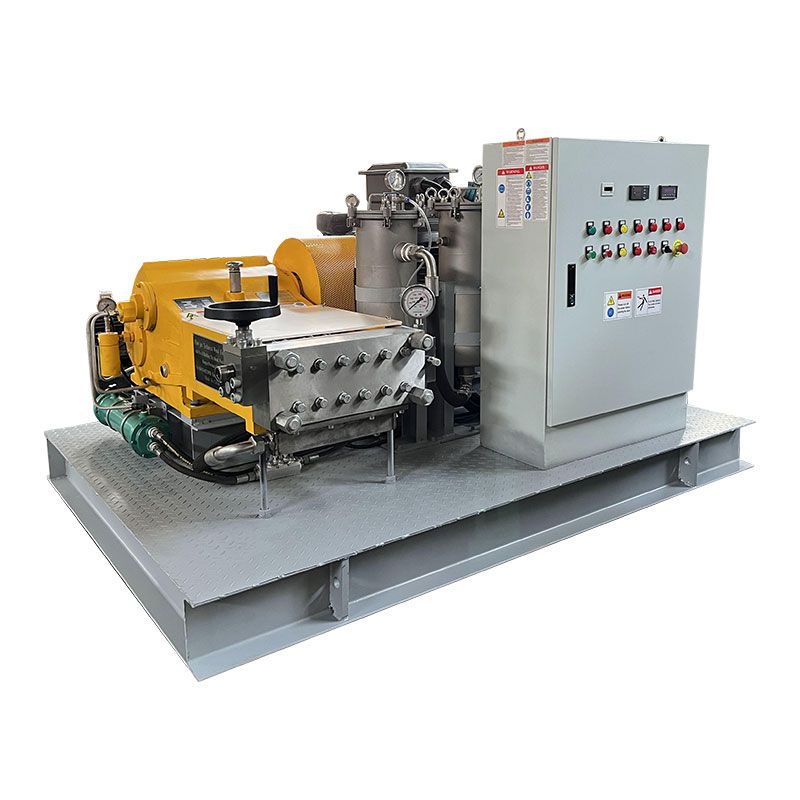

Kiinteä yksikkö sähkömoottorilla
Pituus: 2200 mm
Leveys: 1600 mm
Korkeus: 1600 mm
Paino: 1800 kg

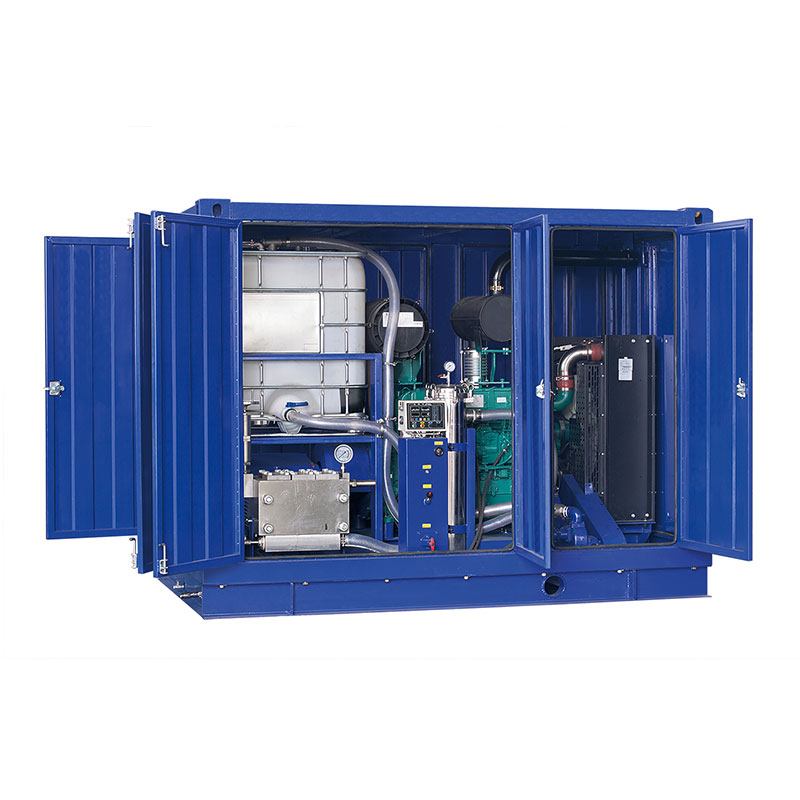

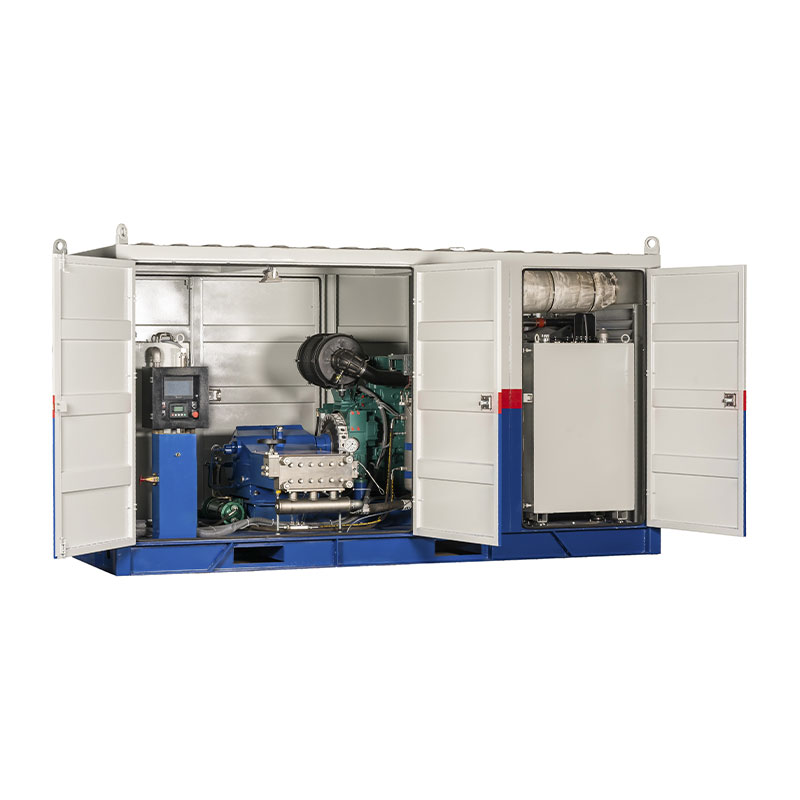

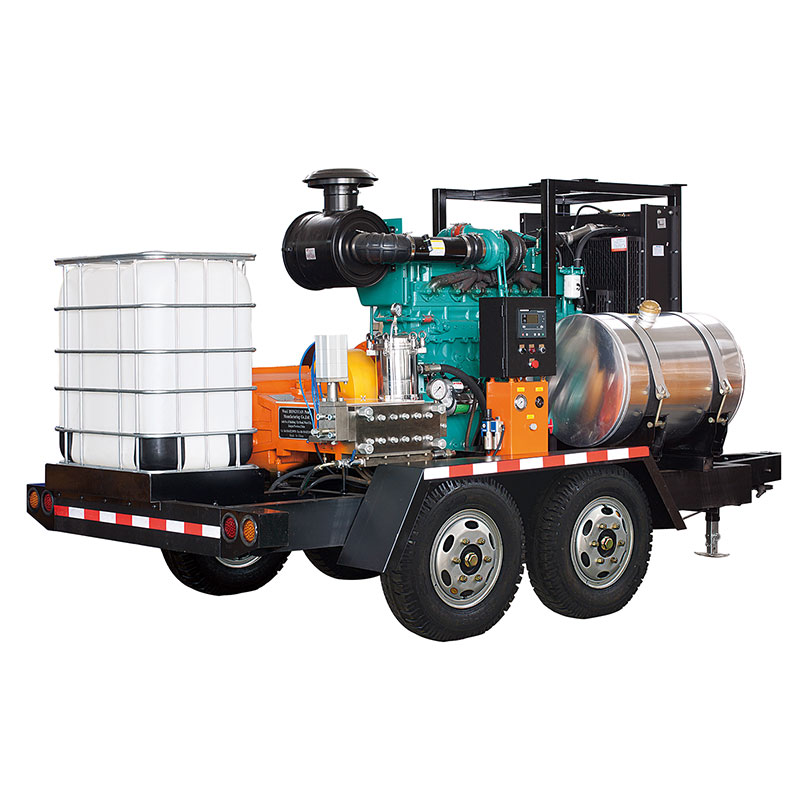

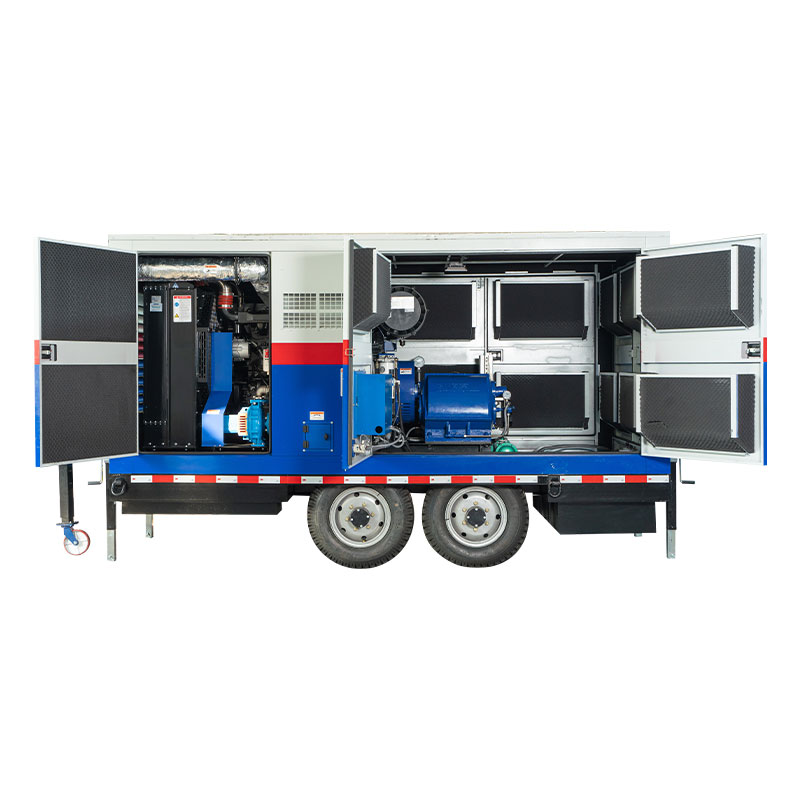

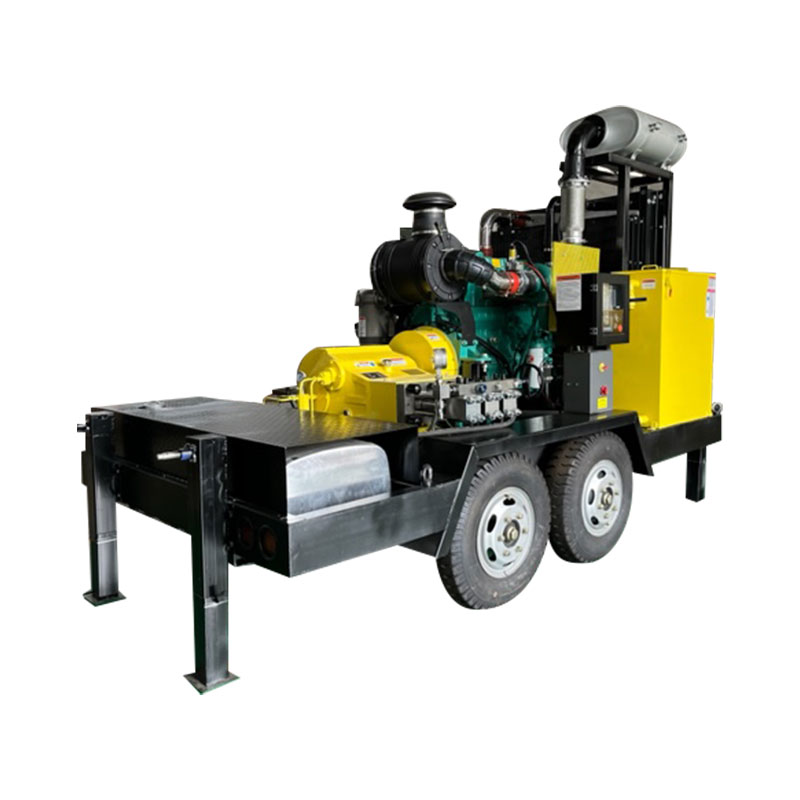

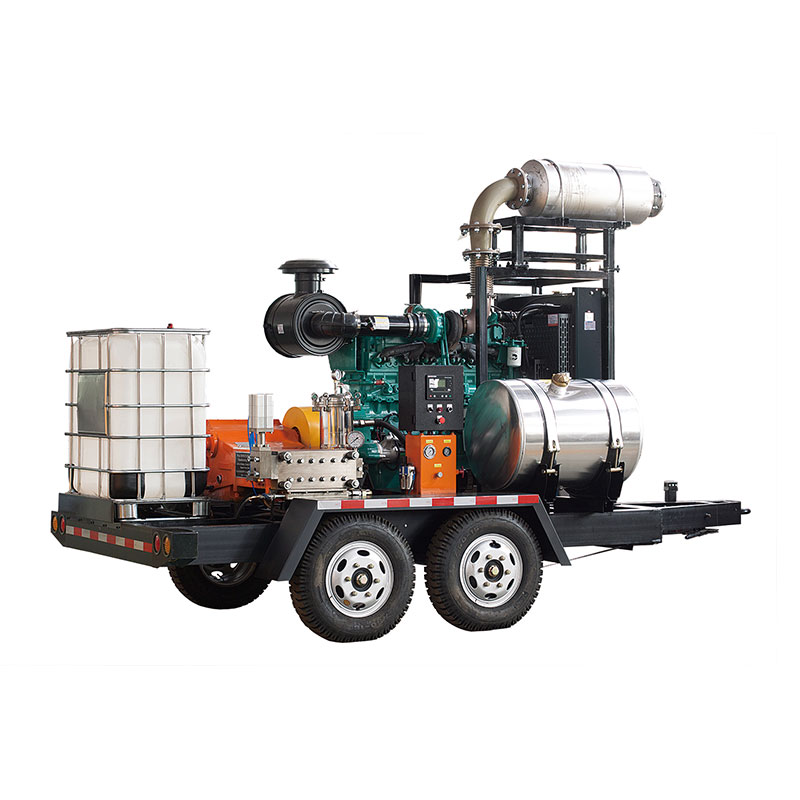

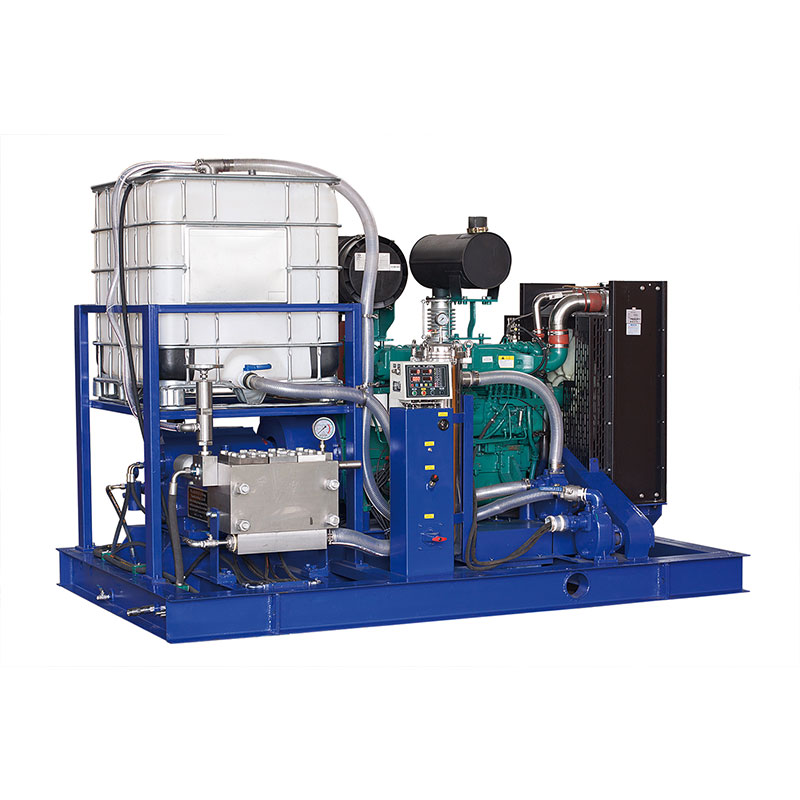

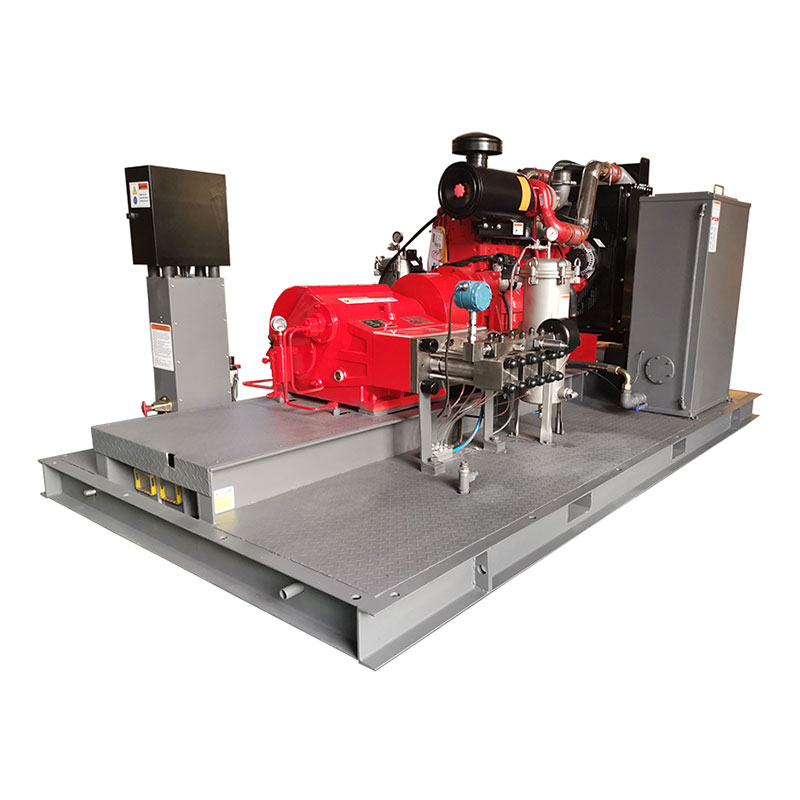

Kiinteä yksikkö dieselmoottorilla
Pituus: 3500 mm
Leveys: 2000 mm
Korkeus: 2000 mm
Paino: 2200 kg
Ominaisuudet
Teholuokitus jopa 300 kW
Vaakasuuntainen 3-sylinterinen muotoilu
Laaja valikoima täydentäviä apulaitteita
Laatua ja luotettavuutta
Ruostumattomasta teräksestä valmistettu pumpun pää on vapaa vaihtuvasta jännityksestä
Jousella esijännitetty korkeapainetiivistys pidentää sen käyttöikää
Kiinteä keraaminen mäntä varmistaa korkean lujuuden ja vakaan toiminnan
Integroitu voiteluöljyn ja männän jäähdytysjärjestelmä käyttöiän pidentämiseksi.
Sisäänrakennettu kaksinkertainen vaihteisto, joka parantaa vaihteiston tehokkuutta
Kampikammion magneettisuodattimen erikoismuotoilu
Kampikammion pakkovoitelujärjestelmä
Integroitu pallotyyppinen nesteen imuventtiilirakenne parantaa huomattavasti nestemekaniikan tehokkuutta.
Laskennallinen nestemekaniikka dynaamiselle kuormitukselle takaa parhaan luotettavuuden maksimaalisissa työolosuhteissa.
Kampiakseli on valmistettu erittäin lujasta taontaprosessista ja se on erikoiskäsitelty

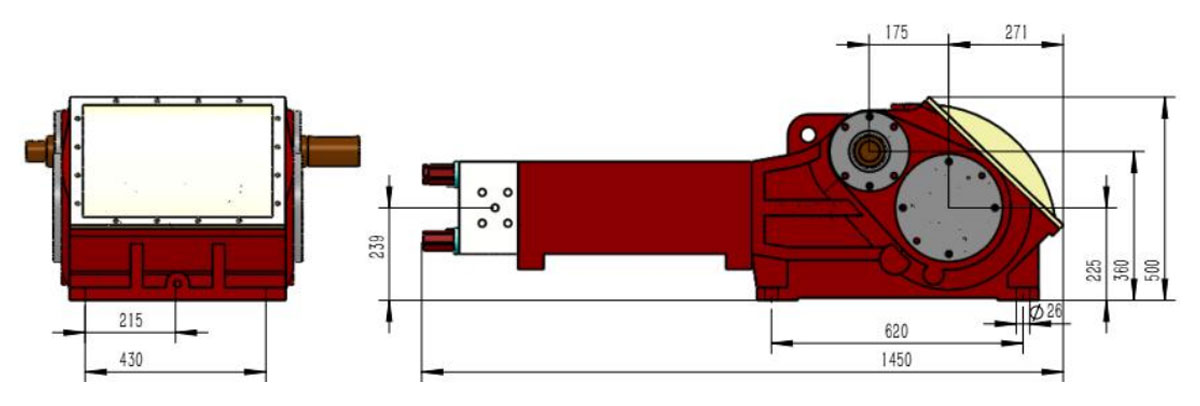

Päämitat ilman lisälaitteita, kuten imuputki, paineensäädin jne.
Yksityiskohtaiset mittapiirustukset ja painot ovat saatavilla pyynnöstä
| Malli | Mäntä | Virtaus | Tarvittava teho (kW) | D | rpm | |||
| Halkaisija | 160kw | 200kw | 250kw | 280kw | n1 | n2 | ||
| (mm) | (l/min) | Käyttöpaine (bar) | ||||||
| MIKSI30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| MIKSI30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| MIKSI30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| MIKSI30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| MIKSI30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| MIKSI30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| MIKSI30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| MIKSI30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| MIKSI30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| MIKSI30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| MIKSI30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| MIKSI30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| MIKSI30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| MIKSI30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| MIKSI30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| MIKSI30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| MIKSI30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| MIKSI30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| D = Mäntä/mäntä halk. [mm] | MIKSI30018~WHY30028: Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Moottorin/moottorin kierrosluku | MIKSI30022~WHY30050: type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2 = Kampiakselin rpm | MIKSI30050~WHY30075: type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Männän nopeus: 0,73 m/s | Muunnostaulukko: Teho 1kW=1,34hv |
| Tangon voima: 105KN | Op.paine 1bar=14,5psi=0,1Mpa |
| Isku: 120mm | WHY-korkeapainepumpun muunnostehokkuus voi olla jopa 92 % ~ 98 % |
| Vaihtoehto N2: 439 |
