Kotiin > Luettelot > Korkeapainepumppu > WHY13200 diesel korkeapaineinen vesipumppu
WHY13200-korkeapainepumput on rakennettu toimimaan suoritusparametreissa ilmoitetulla jatkuvalla maksimikäytöllä. Vertaa vain kampiakselin nopeutta, keskimääräistä männän nopeutta, männän halkaisijaa ja tehoa.
Korkeapainepumppu
Paino: noin 550 kg

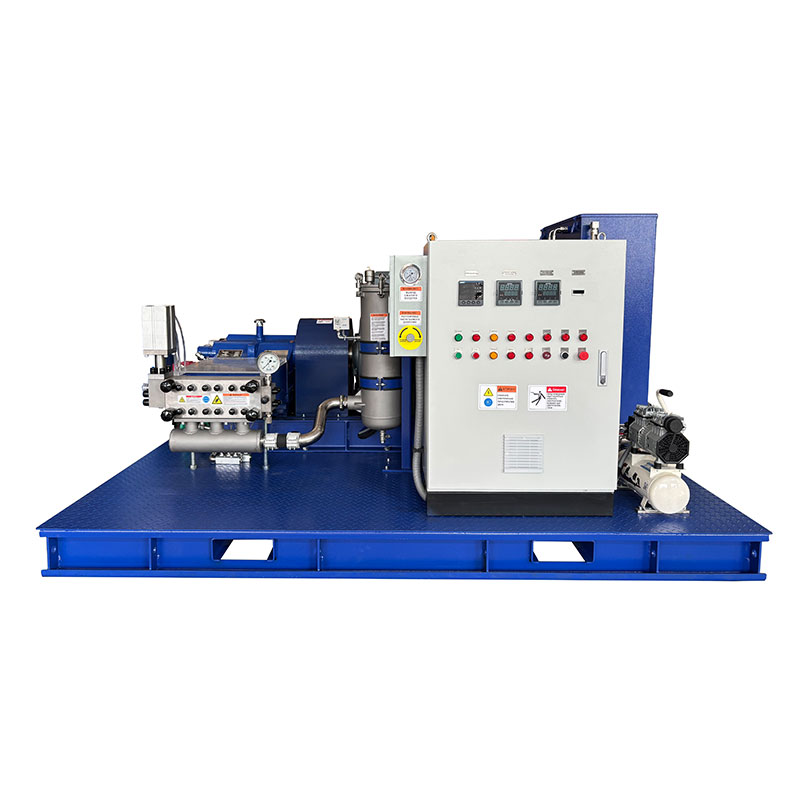

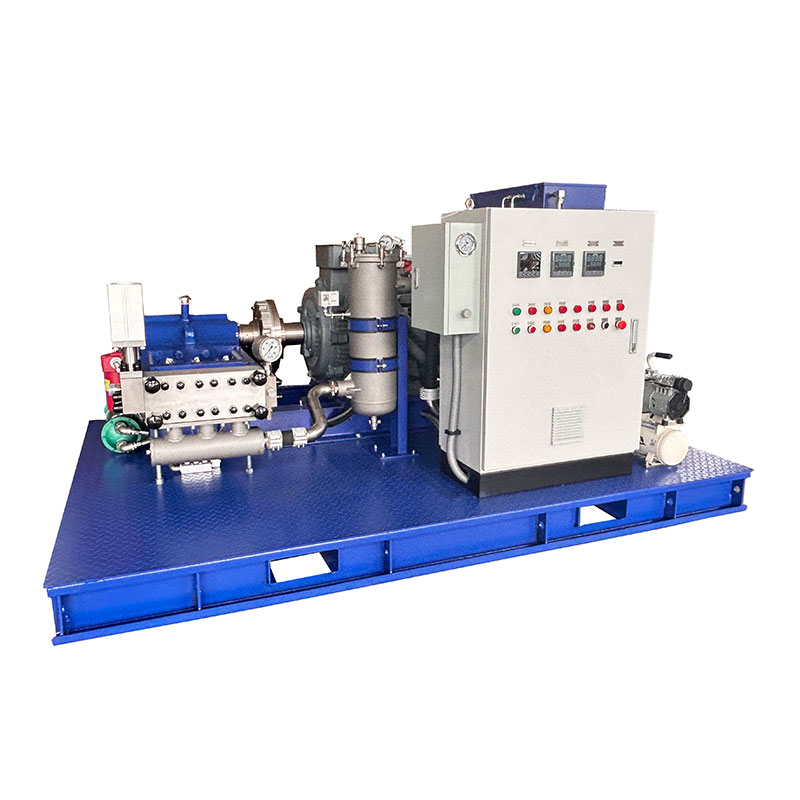

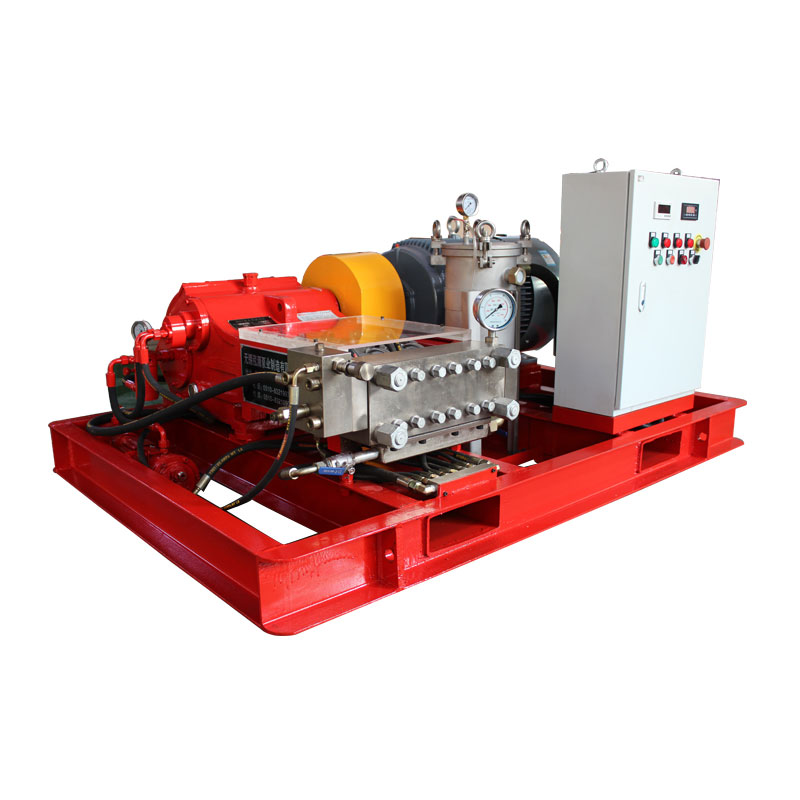

Kiinteä yksikkö sähkömoottorilla
Pituus: 2200 mm
Leveys: 1600 mm
Korkeus: 1600 mm
Paino: 1800 kg

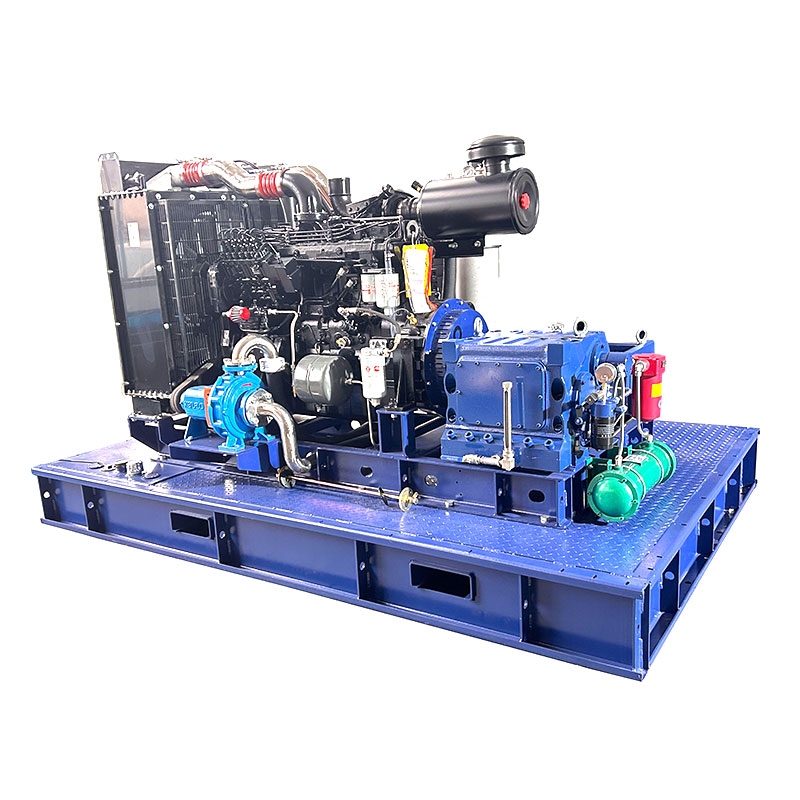

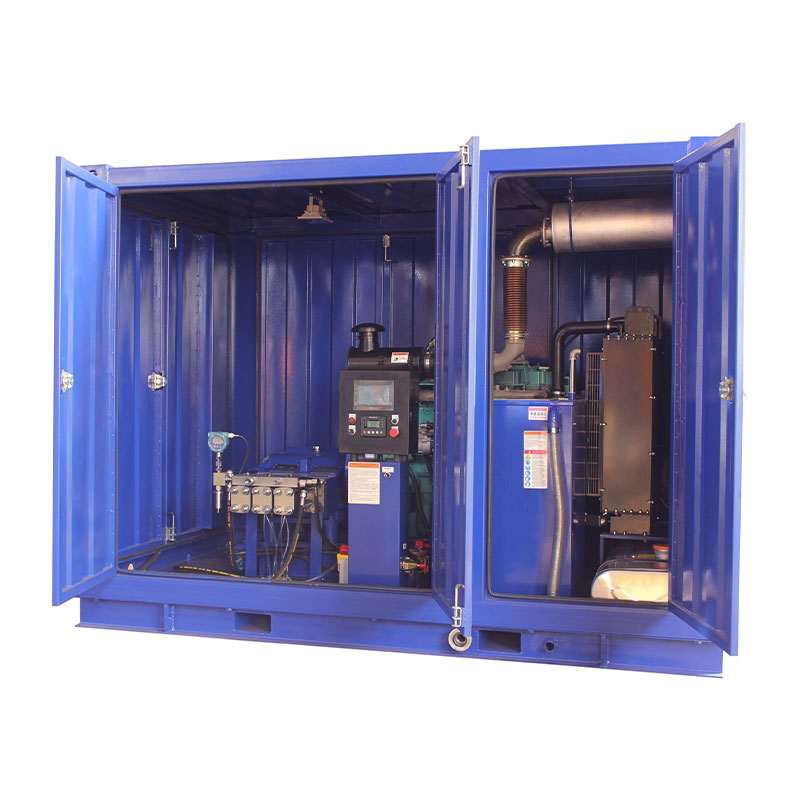

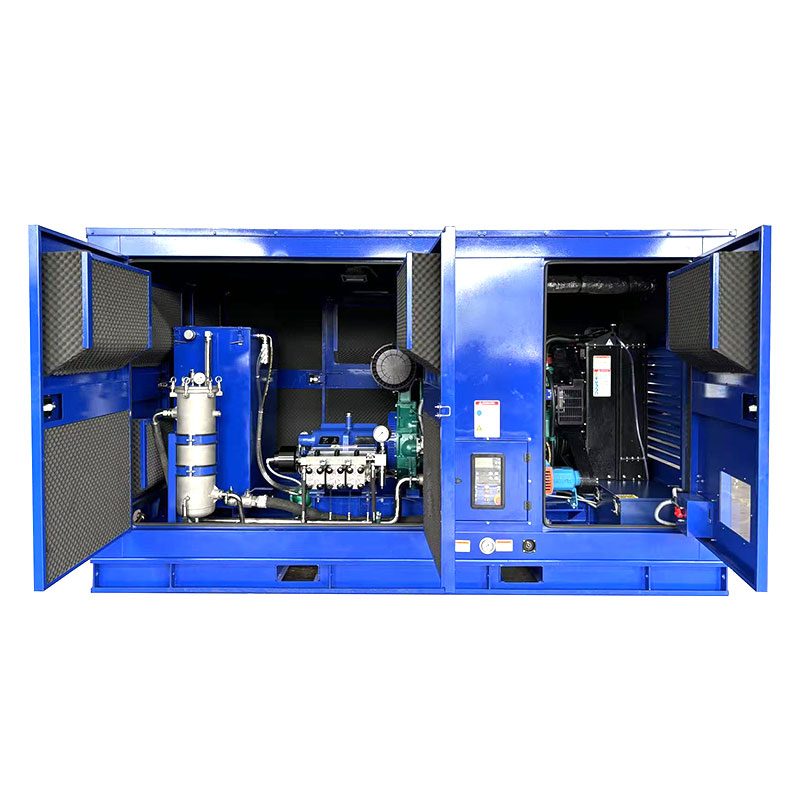

Kiinteä yksikkö dieselmoottorilla
Pituus: 2800 mm
Paino: 2000 mm
Korkeus: 2000 mm
Paino: 2800 kg
Ominaisuudet
Teho jopa 132 kW
Vaakasuuntainen 3-sylinterinen muotoilu
Laaja valikoima täydentäviä apulaitteita
Laatua ja luotettavuutta
Ruostumattomasta teräksestä valmistettu pumpun pää on vapaa vaihtuvasta jännityksestä
Jousella esijännitetty korkeapainetiiviste pidentää sen käyttöikää
Vankka kiinteä keraaminen mäntä varmistaa korkean lujuuden ja vakaan toiminnan
Integroitu voiteluöljyn ja männän jäähdytysjärjestelmä käyttöiän pidentämiseksi.
Sisäänrakennettu kaksinkertainen vaihteisto, joka parantaa vaihteiston tehokkuutta
Kampikammion magneettisuodattimen erikoismuotoilu
Kampikammion pakkovoitelujärjestelmä
Integroitu pallotyyppinen nesteen imuventtiilirakenne parantaa huomattavasti nestemekaniikan tehokkuutta.
Laskennallinen nestemekaniikka dynaamisille kuormille takaamaan parhaan luotettavuuden maksimaalisissa työolosuhteissa.
Kampiakseli on valmistettu erittäin lujasta taontaprosessista ja se on erityisesti käsitelty

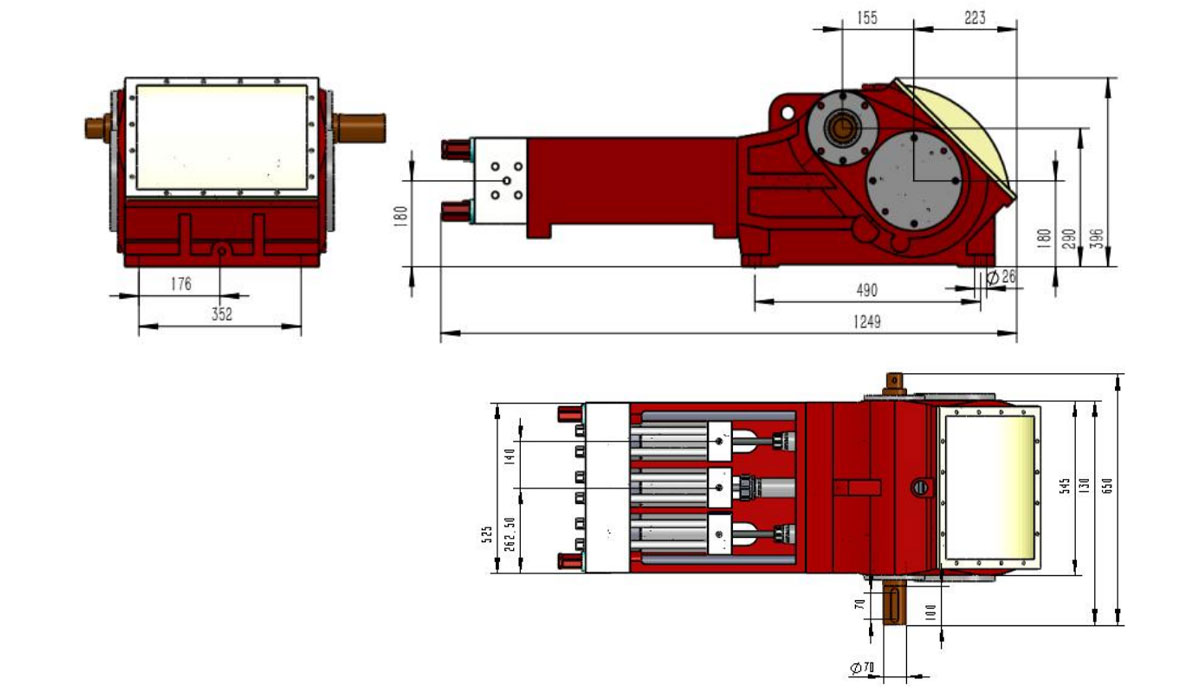

Päämitat ilman lisälaitteita, kuten imuputki, paineensäädin jne.
Yksityiskohtaiset mittapiirustukset ja painot saatavilla pyynnöstä.
| Malli | Mäntä | Virtaus | Vaadittu teho (kw) | D | rpm | ||||
| 55kw | 75kw | 90kw | 110kw | 132kw | n1 | n2 | |||
| Halkaisija (mm) | (l/min) | Käyttöpaine (baari) | |||||||
| MIKSI13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| MIKSI13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| MIKSI13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| MIKSI13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| MIKSI13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| MIKSI13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| MIKSI13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| MIKSI13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| MIKSI13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| MIKSI13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| MIKSI13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| MIKSI13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| MIKSI13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| MIKSI13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| MIKSI13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D = Mäntä/mäntä halk. [mm] | MIKSI13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Moottorin/moottorin kierrosluku | MIKSI13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2 = Kampiakselin rpm | MIKSI13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Männän nopeus: 1,08 m/s | Muunnostaulukko: Teho 1kW=1,34hv |
| Tangon voima: 54KN | Op.paine 1bar=14,5psi=0,1Mpa |
| Isku: 90mm | WHY-korkeapainepumpun muunnostehokkuus voi olla jopa 90 % ~ 96 % |
