Kotiin > Luettelot > Korkeapainepumppu > WHY7500 korkeapaineinen vesisuihkupumppu
WHY7500-korkeapainepumput on rakennettu toimimaan suoritusparametreissa ilmoitetulla jatkuvalla maksimikäytöllä. Vertaa vain kampiakselin nopeutta,
männän keskimääräinen nopeus, männän halkaisija ja teho.
Korkeapainepumppu
Paino: noin 320 kg

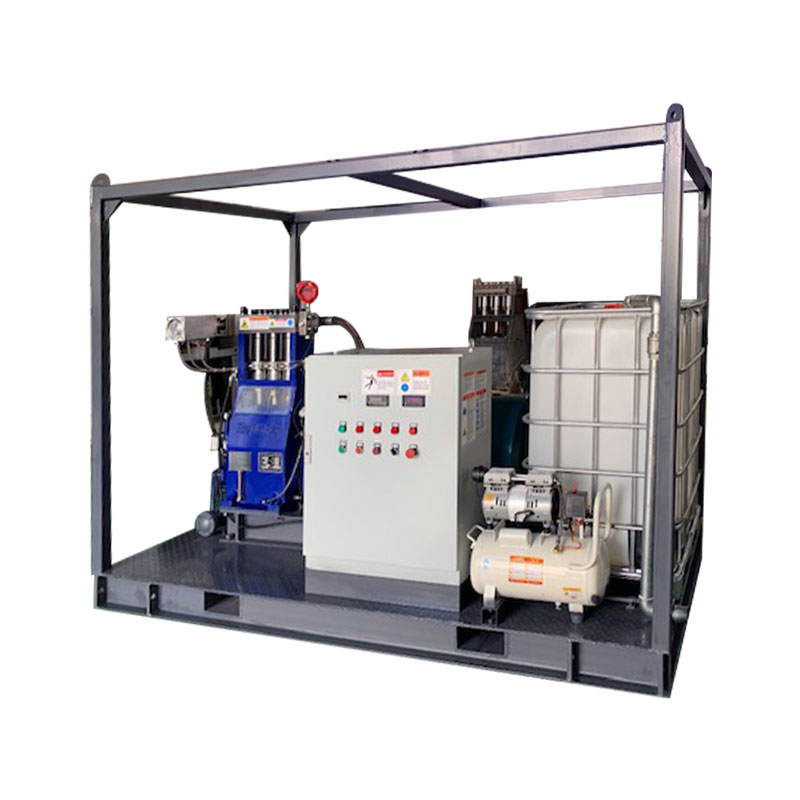

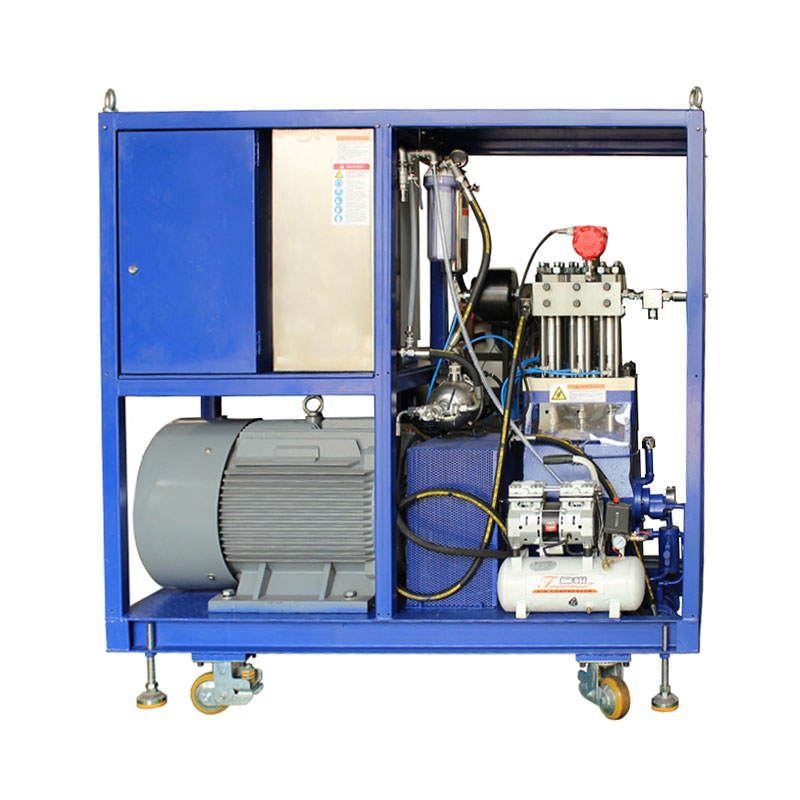

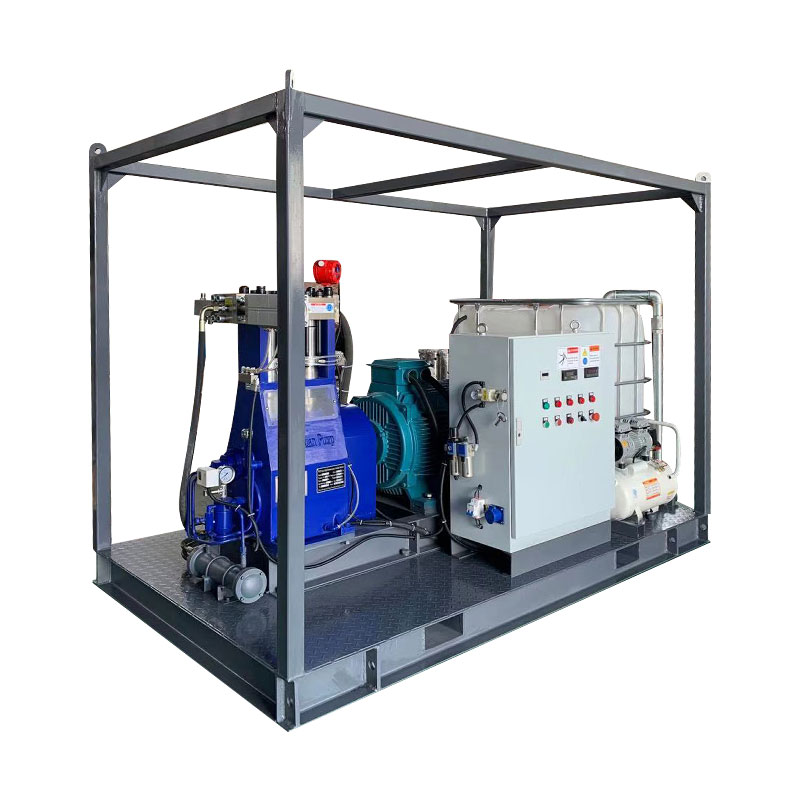

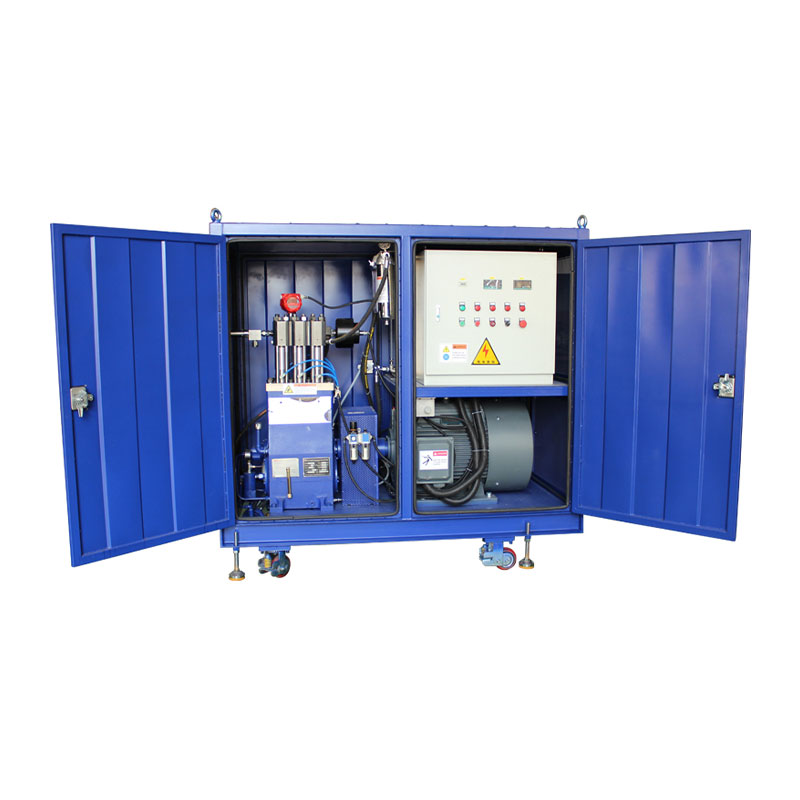

Kiinteä yksikkö sähkömoottorilla
Pituus: 1750 mm
Leveys: 700 mm
Korkeus: 1800 mm

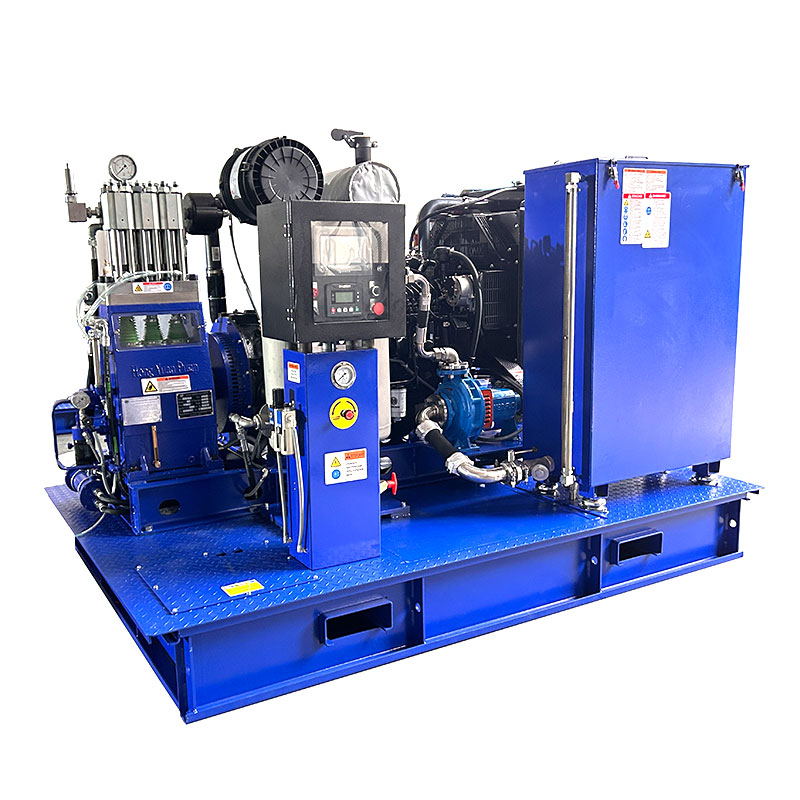

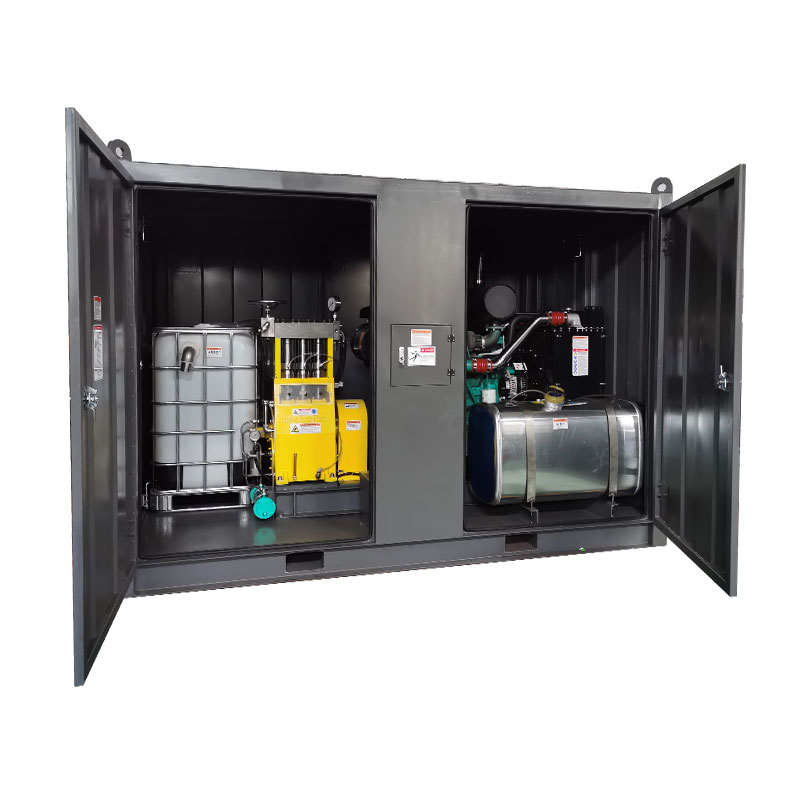

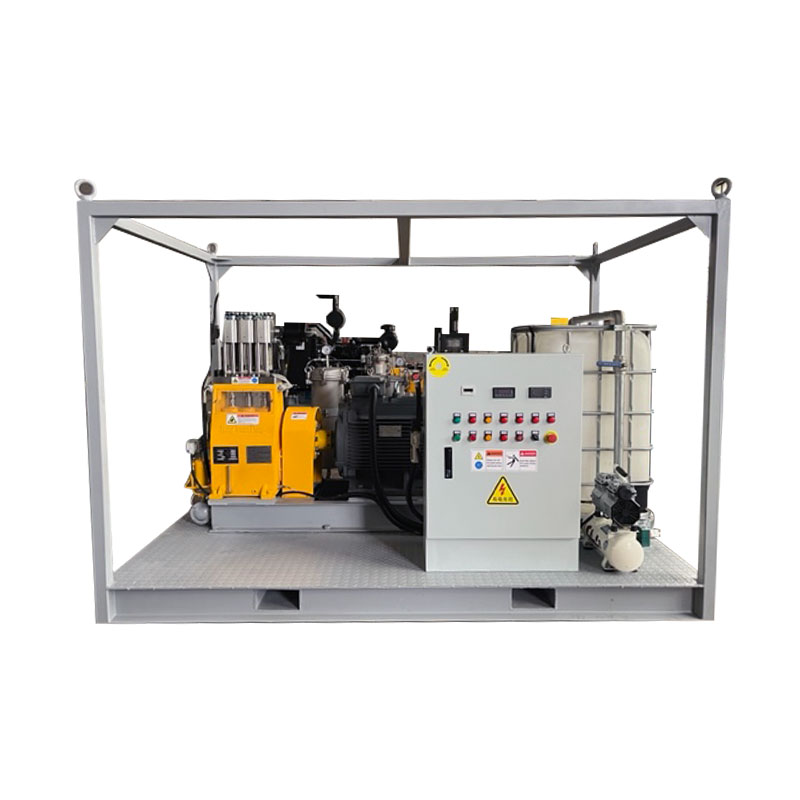

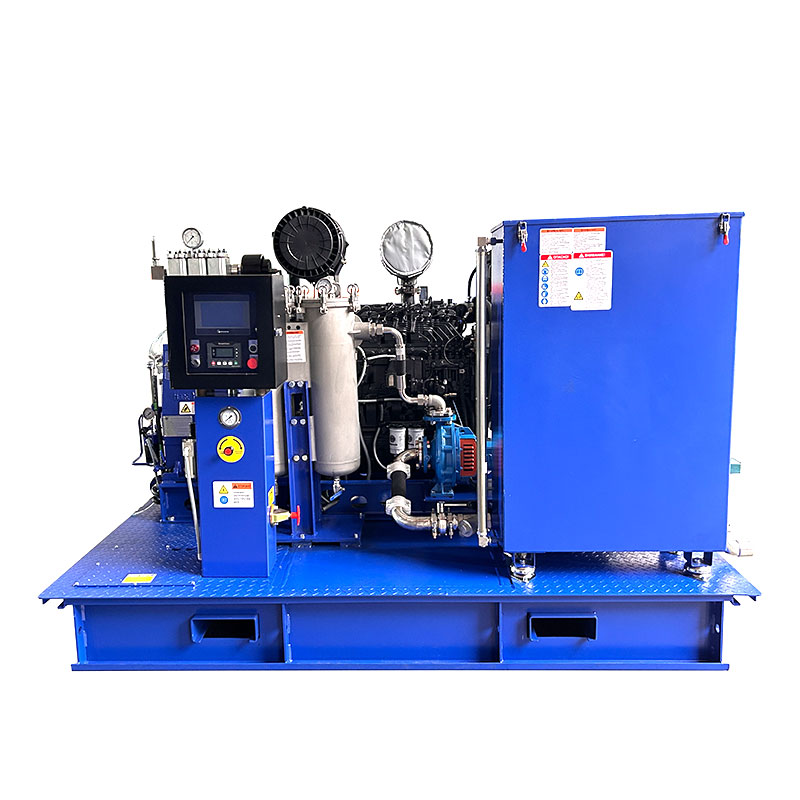

Kiinteä yksikkö dieselmoottorilla
Pituus: 2600mm
Leveys: 1500 mm
Korkeus: 1800 mm
Ominaisuudet
Teholuokitus jopa 75 kW
Pystysuuntainen 3-sylinterinen muotoilu
Ruostumattomasta teräksestä valmistettu pumpun pää on vapaa vaihtuvasta jännityksestä
Jousen esijännitys korkeapainetiiviste pidentää sen käyttöikää
Kiinteä keraaminen mäntä varmistaa korkean lujuuden ja vakaan toiminnan
Valinnaista männän jäähdytysjärjestelmää voidaan käyttää tiivisteen käyttöiän pidentämiseen
Suunniteltu sisäänrakennettu vähennin auttaa parantamaan vaihteiston tehokkuutta.
Kampikammion magneettisuodattimen erikoismuotoilu
Kampikammion roiskevoitelu
Integroitu pallotyyppinen nesteen imuventtiilirakenne parantaa huomattavasti nestemekaniikan tehokkuutta.
Laskennallinen nestemekaniikka dynaamiselle kuormitukselle takaa parhaan luotettavuuden maksimaalisissa työolosuhteissa.
Kampiakseli on valmistettu erittäin lujasta taontaprosessista ja se on erikoiskäsitelty.
Päämitat ilman lisälaitteita, kuten imuputki, paineensäädin jne.
Yksityiskohtaiset mittapiirustukset ja painot saatavilla pyynnöstä.
| WHY7500-sarja | |||||||||
| Malli | Männän halkaisija | Virtaus | Vaadittu teho (kw) | Tievoimat | 45 KN | ||||
| 35kw | 45kw | 55kw | 75kw | 90kw | n1 | n2 | |||
| (mm) | (l/min) | Käyttöpaine (bar) | rpm | rpm | |||||
| MIKSI7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| MIKSI7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| MIKSI7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| MIKSI7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| MIKSI7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| MIKSI7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| MIKSI7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| MIKSI7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| MIKSI7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| MIKSI7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| MIKSI7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| MIKSI7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| MIKSI7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| MIKSI7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| MIKSI7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| MIKSI7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| MIKSI7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| MIKSI7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| MIKSI7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| MIKSI7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| MIKSI7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| MIKSI7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D = Mäntä/mäntä halk. [mm] | MIKSI7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=Moottorin/moottorin kierrosluku | MIKSI7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2 = Kampiakselin rpm | Muunnostaulukko: Teho 1kW=1,34hv |
| N2 Männän nopeus: 1,014 m/s | Op.paine 1bar=14,5psi=0,1Mpa |
| Tangon voima: 45KN | 1GPM = 3,78 l/M |
| Isku: 60 mm $ $ |
