Kotiin > Luettelot > Korkeapainepumppu > WHY3700 sähköinen korkeapainevesipumppu
WHY3700-korkeapainepumput on rakennettu toimimaan suoritusparametreissa ilmoitetulla jatkuvalla maksimikäytöllä. Vertaa vain kampiakselin nopeutta, keskimääräistä männän nopeutta, männän halkaisijaa ja tehoa.
Korkeapainepumppu
Paino: n. 200 kg

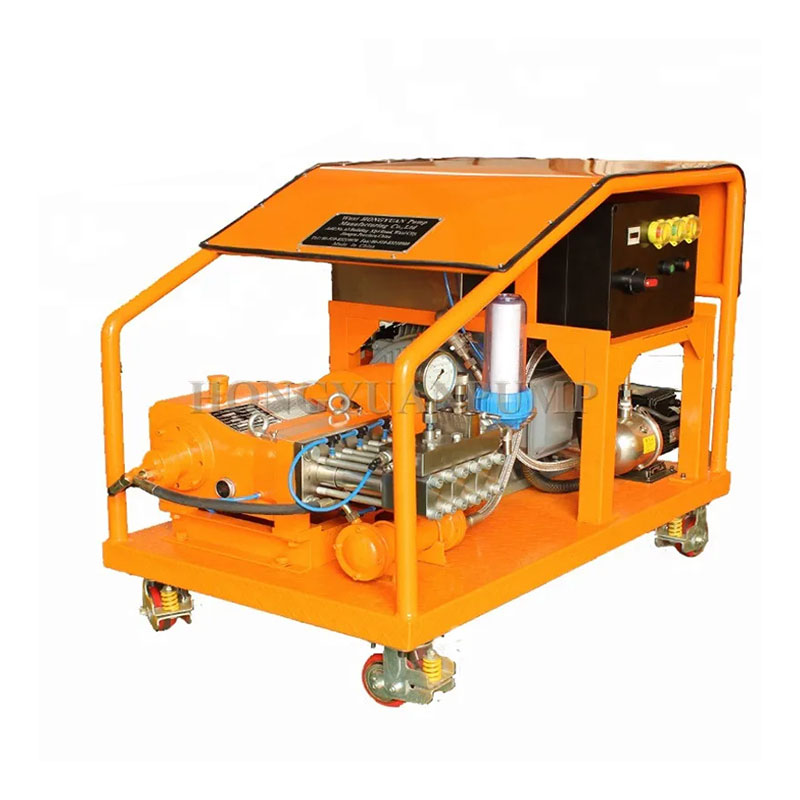

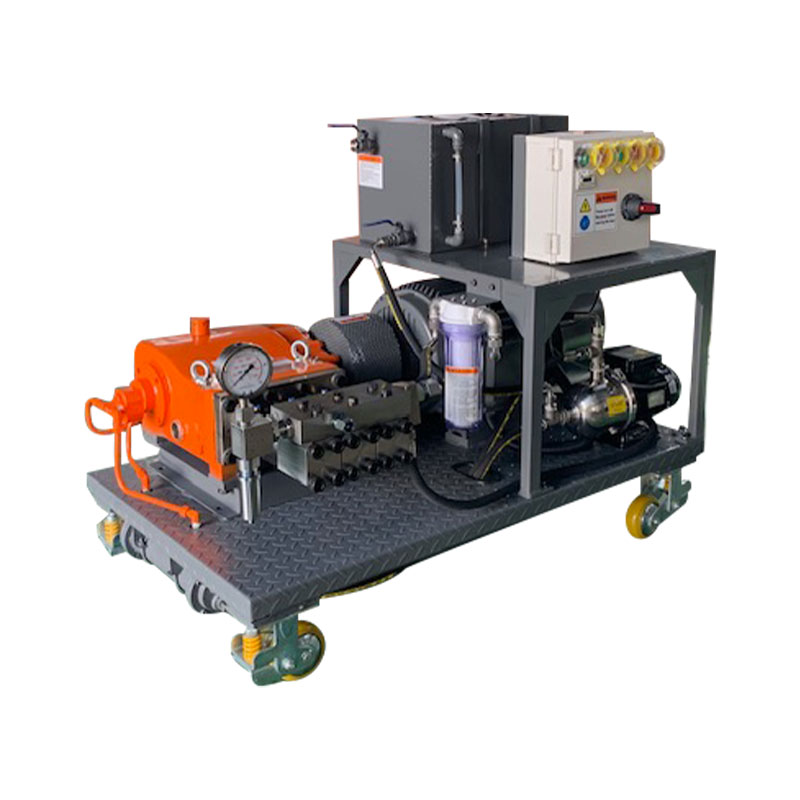

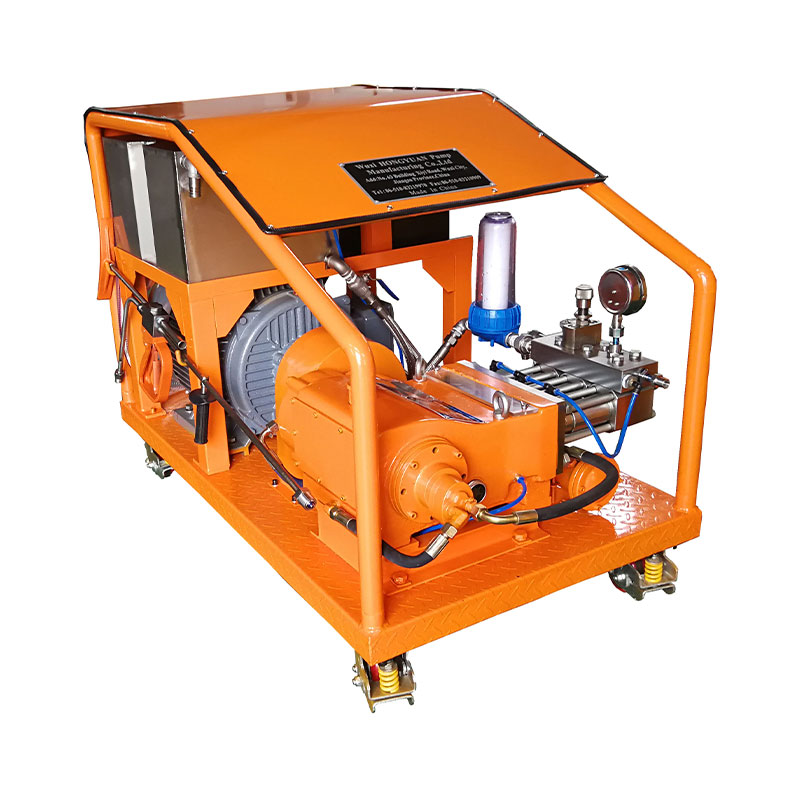

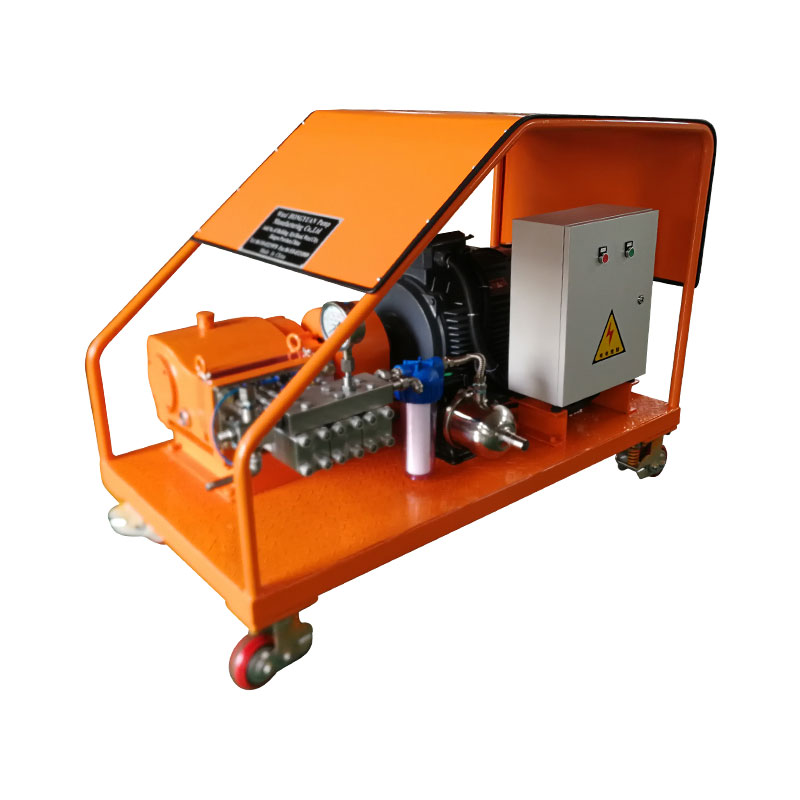

Kiinteä yksikkö sähkömoottorilla
Pituus: 1300 mm
Leveys: 900 mm
Korkeus: 1000 mm
Paino: ≈650 kg

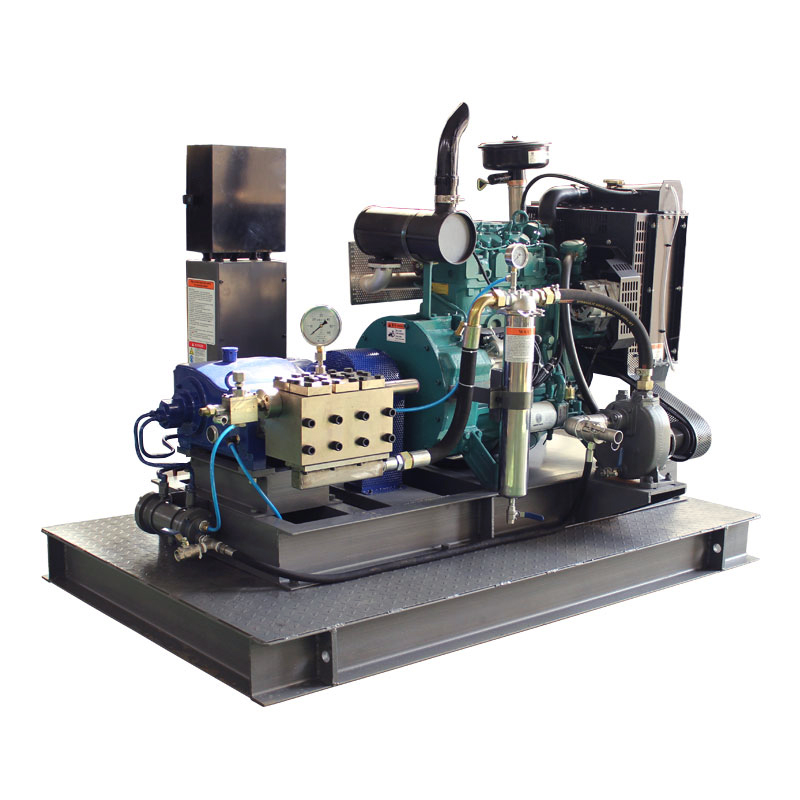

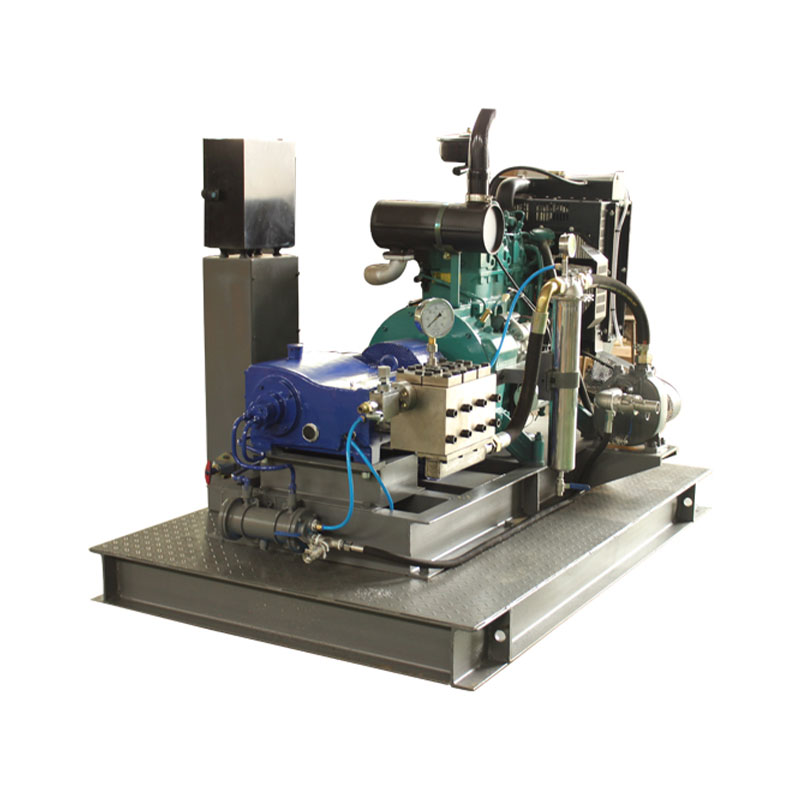

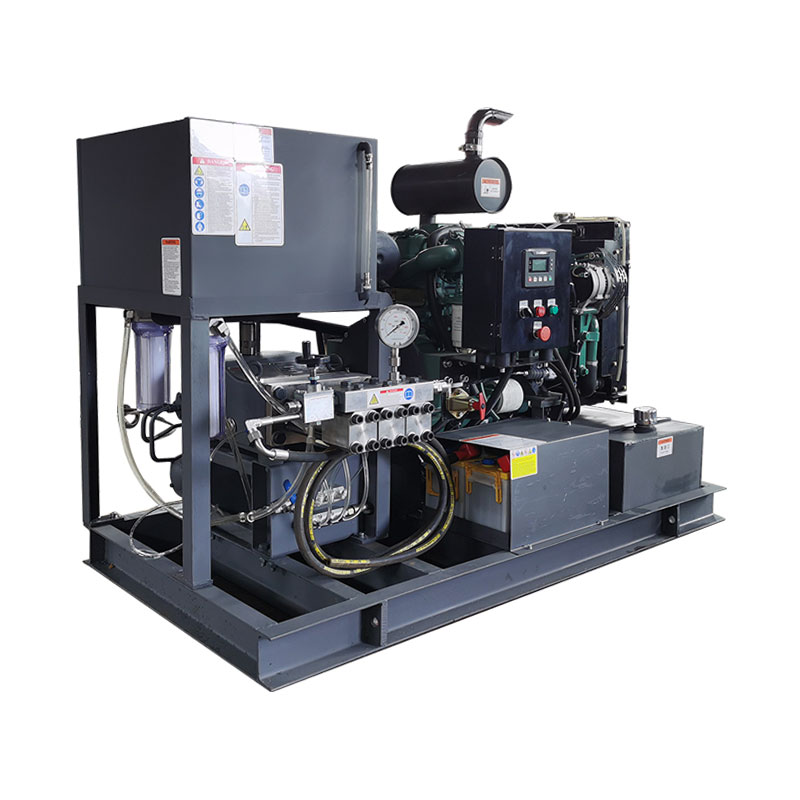

Kiinteä yksikkö dieselmoottorilla
Pituus: 1600mm
Leveys: 1200 mm
Korkeus: 1500 mm
Paino: 850 kg
Ominaisuudet
Teho jopa 37kw
Vaakasuuntainen 3-sylinterinen muotoilu
Ruostumattomasta teräksestä valmistettu pumpun pää ilman vaihtelua
Jousella esijännitetty korkeapainetiiviste pidentää sen käyttöikää.
Vankka kiinteä keraaminen mäntä varmistaa korkean lujuuden ja vakaan toiminnan
Valinnaista männän jäähdytysjärjestelmää voidaan käyttää tiivisteen käyttöiän pidentämiseen
Suunniteltu sisäänrakennettu vähennin auttaa parantamaan vaihteiston tehokkuutta.
Kampikammion magneettisuodattimen erikoismuotoilu
kampikammion roiskevoitelu
Integroitu pallotyyppinen nesteen imuventtiilirakenne parantaa huomattavasti nestemekaniikan tehokkuutta.
Laskennallinen nestemekaniikan suunnittelu dynaamisella kuormituksella varmistaa korkeimman luotettavuuden maksimityöolosuhteissa.
Kampiakseli on valmistettu erittäin lujasta taontaprosessista ja se on erityisesti käsitelty.

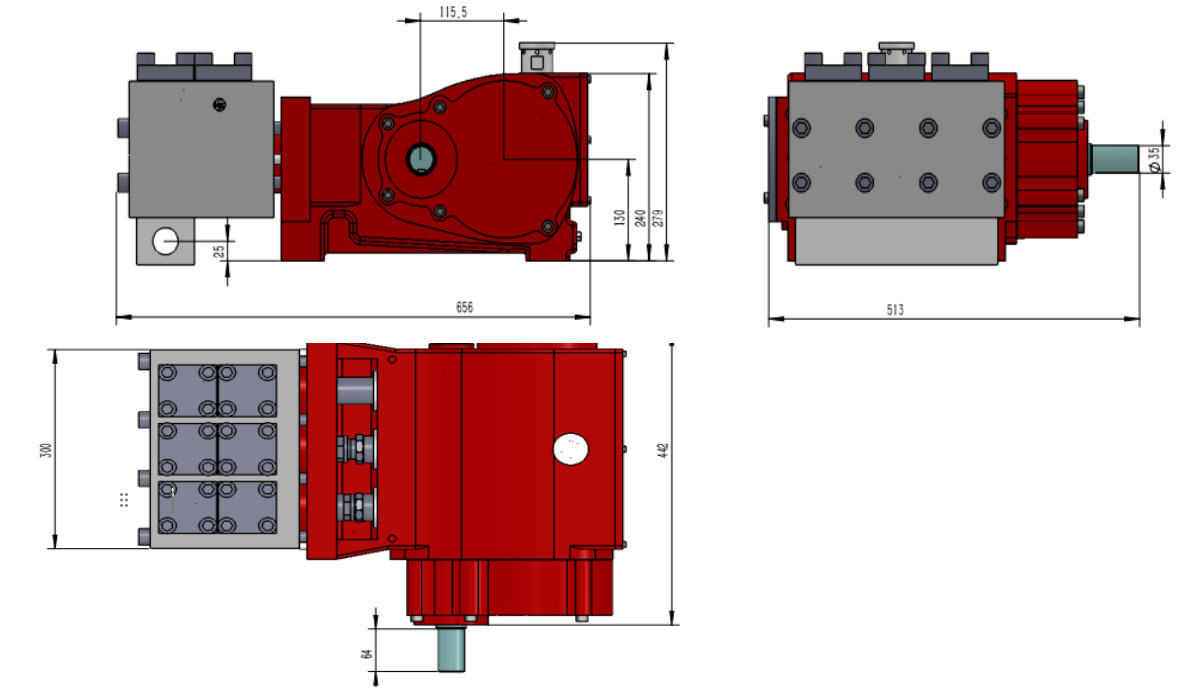

Päämitat ilman lisälaitteita, kuten imuputki, paineensäädin jne.
Yksityiskohtaiset mittapiirustukset ja painot saatavilla pyynnöstä.
| WHY3700-sarja | Tangon voima | 23 KN | |||||||||
| Malli | Mäntä | Virtaus | Vaadittu teho (kw) | Aivohalvaus | 54 mm | ||||||
| halkaisija | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (l/min) | Käyttöpaine (baari) | rpm | rpm | |||||||
| MIKSI3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| MIKSI3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| MIKSI3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| MIKSI3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| MIKSI3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| MIKSI3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| MIKSI3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| MIKSI3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| MIKSI3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D = Mäntä/mäntä halk. [mm] | MIKSI3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Moottorin/moottorin kierrosluku | MIKSI3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2 = Kampiakselin rpm | Muunnostaulukko: Luokitus 1 kW = 1,34 hv |
| N2 Männän nopeus: 1,08 m/s | Op.paine 1bar=14,5psi=0,1Mpa |
| Tangon voima: 23KN | 1GPM = 3,78 l/M |
| Aivohalvaus：54mm |
